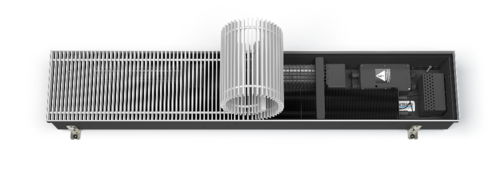

Руководство по монтажу и эксплуатации конвекторов с принудительной конвекцией Qtherm Electro

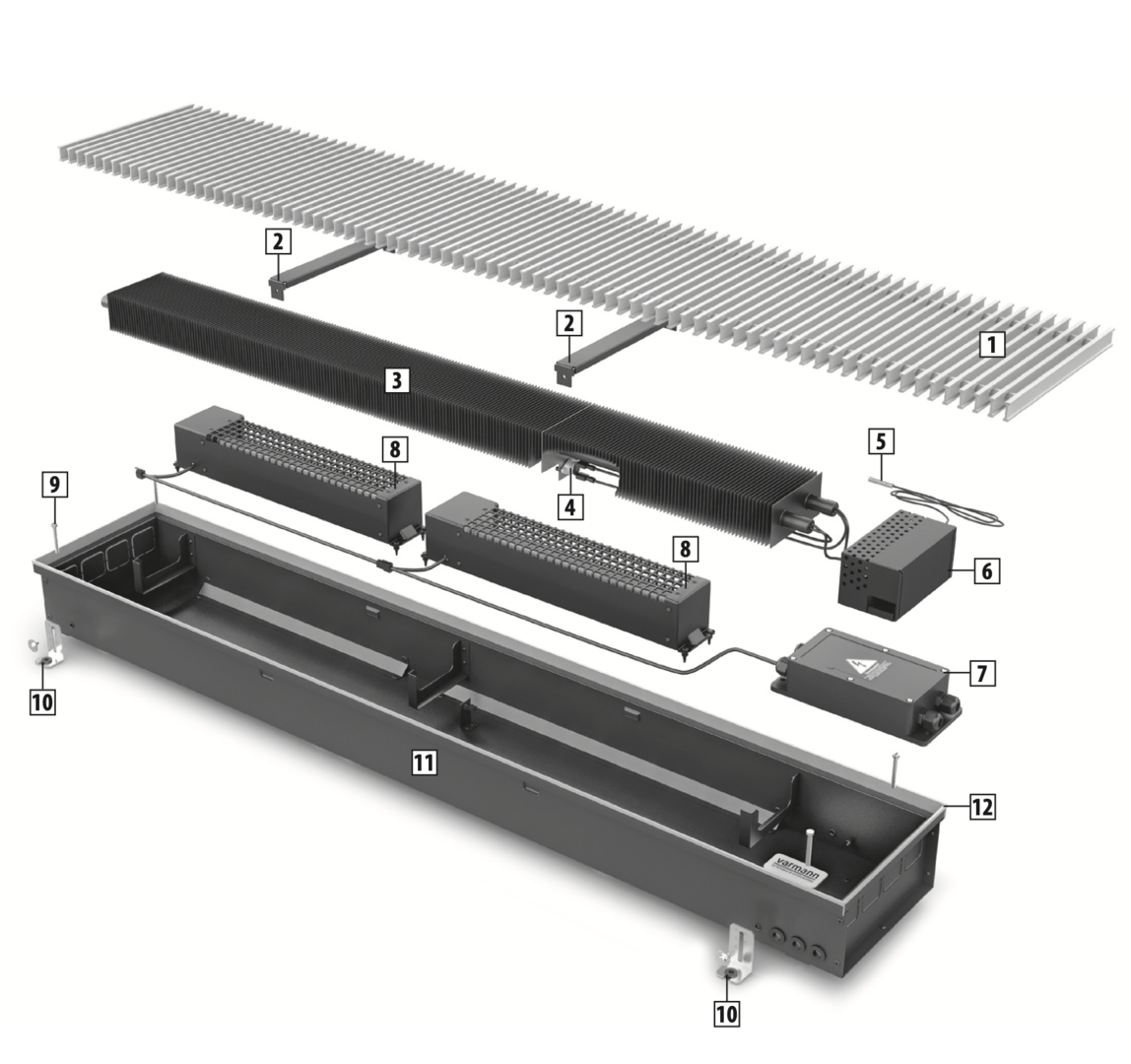

Комплект поставки
|
 |
Общие рекомендации
Электромонтажные работы и работы по техническому обслуживанию конвектора должны производиться при отсутствии напряжения питания с соблюдением всех необходимых мер безопасности.
Подключение конвектора к электрической сети должно производиться только при наличии контура заземления и выполняться только квалифицированными специалистами в соответствии с действующими правилами ПУЭ и электро-безопасности.
Конвектор Qtherm Electro относится к классу I по типу защиты от поражения электрическим током в соответствии с ГОСТ 14254-2015 (IEC 60529:2013) и соответствует всем требованиям, обеспечивающим безопасность потребителя, согласно ГОСТ IEC 60335-2-30-2013, ГОСТ IEC 60335-1-2015, ГОСТ 14254-2015 (IEC 60529:2013), ГОСТ 30805.14.1-2013.
Параметры эксплуатации:
– напряжение питания конвектора для стандартных помещений — ~220 В;
– степень электробезопасности IP 20 (пылезащитное исполнение без попадания влаги).
Конвектор может эксплуатироваться в помещениях с температурой воздуха от -10 до +40 °С при условии исключения попадания на него капель и брызг.
Запрещается эксплуатация конвектора в непосредственной близости от ванной, душевой или плавательного бассейна.
Запрещается эксплуатация конвектора в помещениях с повышенной запыленностью, взрывоопасной и химически активной средой, разрушающей металлы и изоляцию.
В целях обеспечения пожарной безопасности запрещается эксплуатация конвектора в непосредственной близости от легковоспламеняющихся предметов.
Запрещается накрывать решетку конвектора и препятствовать движению воздуха.
В процессе эксплуатации необходимо периодически проводить сухую чистку конвектора. При деформации алюминиевых пластин оребрения теплообменника, их необходимо выпрямить для предотвращения снижения тепловой мощности.
Для защиты электропроводки от перегрузок и короткого замыкания на электрощите питания необходимо применять автоматические выключатели.

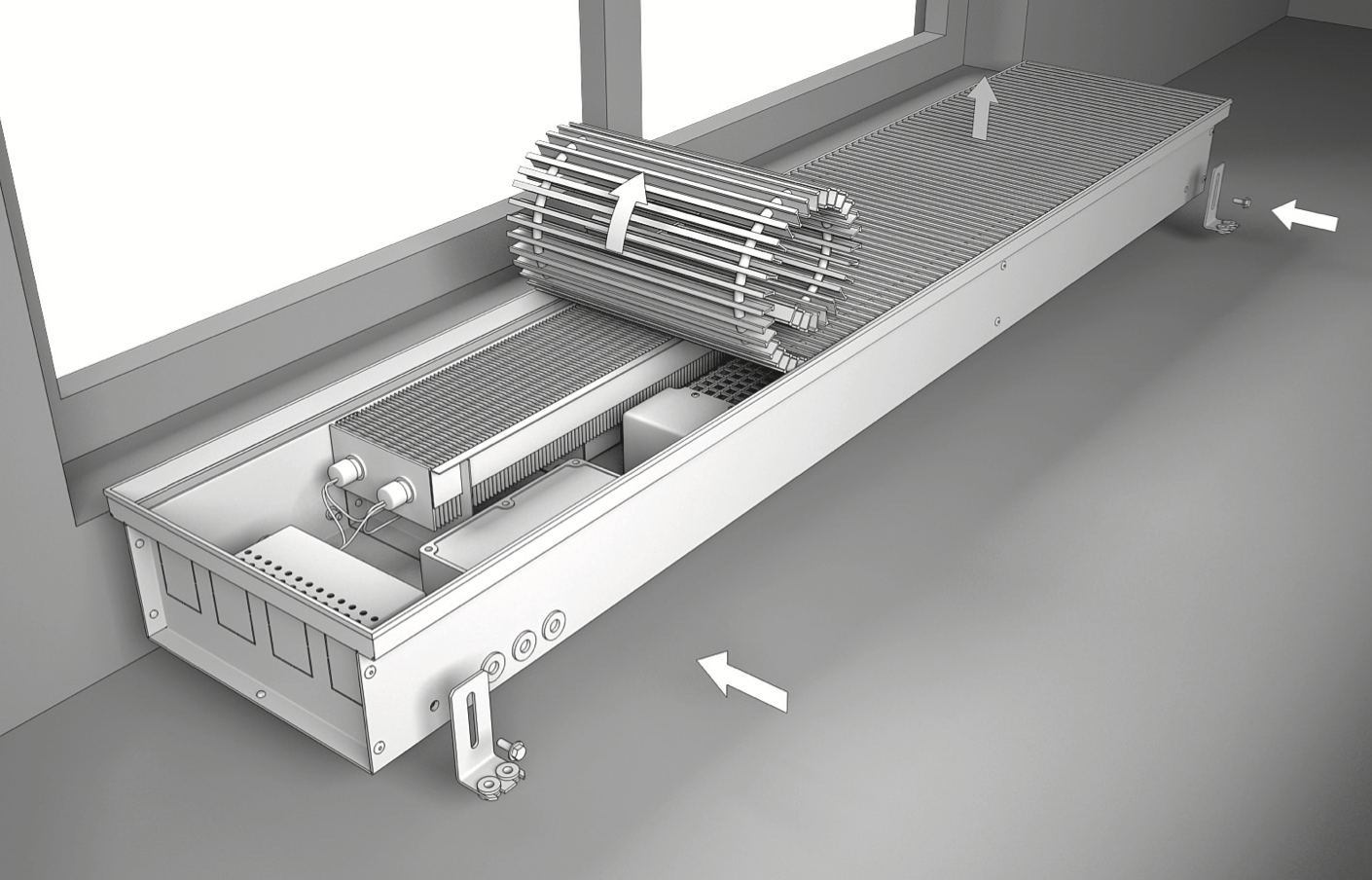

Установка конвектора
- Распакуйте конвектор.
- Разместите конвектор в помещении в соответствии с требованиями проекта системы отопления, дизайн-проекта помещения, заказному чертежу (рекомендуемое расстояние от окна до края конвектора должно составлять 50..250 мм).
- Установите ножки для фиксации конвектора.
- Снимите декоративную решетку.

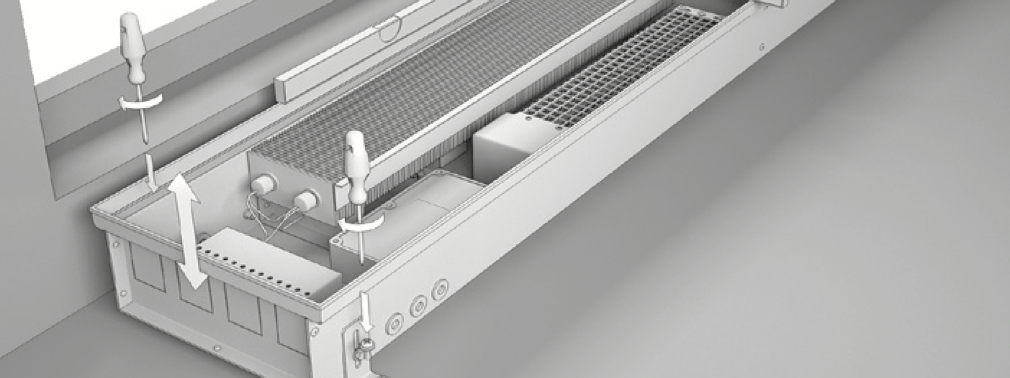

Нивелирование
- Используя регулировочные винты, по уровню установите корпус конвектора в горизонтальной плоскости в уровень нулевой отметки готового пола.
- Закрепите винтами ножки для фиксации конвектора в полу.
- Убедитесь, что конвектор жестко закреплен на поверхности пола.

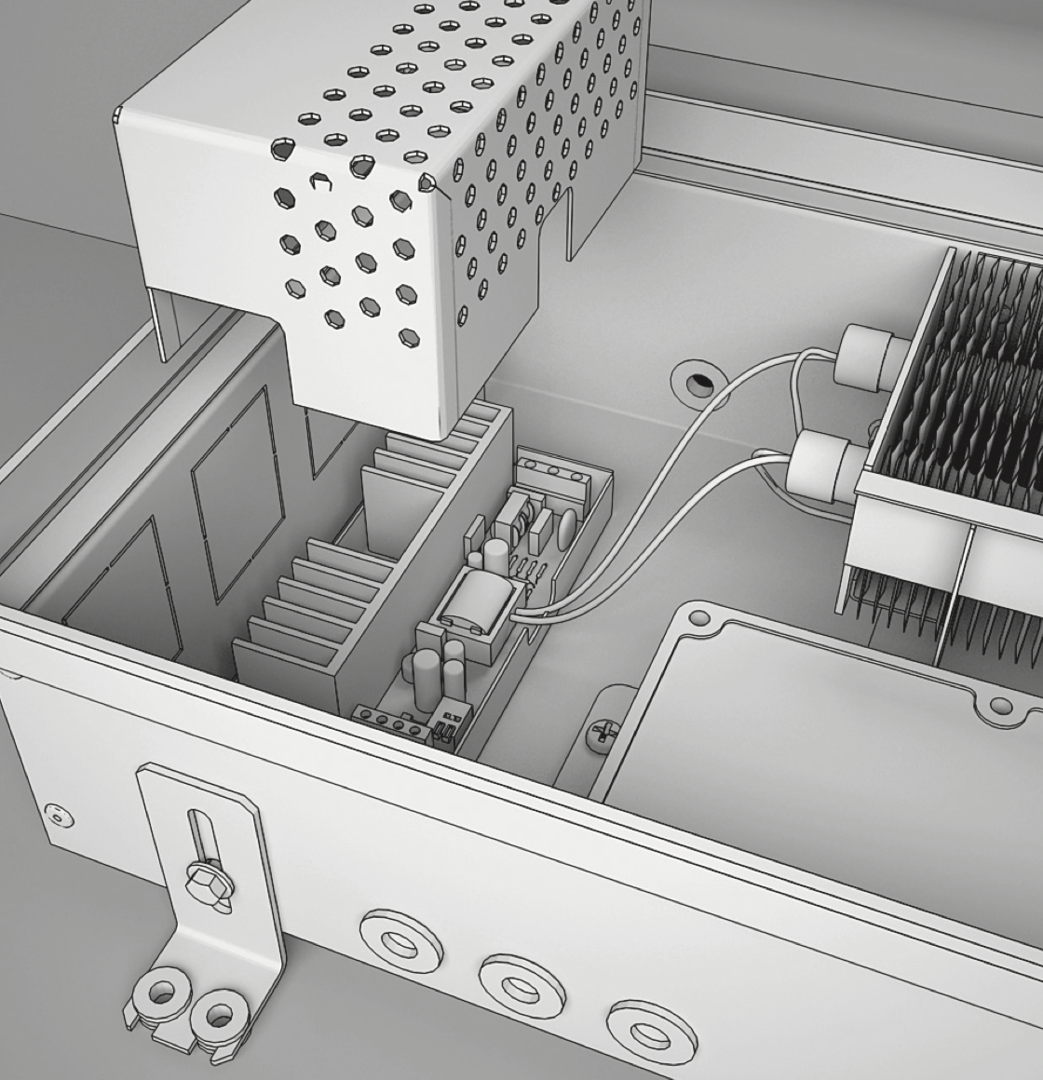

Электрическое подключение
Проведите силовой провод и кабель данных и выполните электрические подключения, использую инструкцию по электрическим подключениям конвекторов Qtherm Electro.
Во избежание повреждения, сетевые провода и кабель данных прокладывайте в гофрированной пластиковой трубке отдельно друг от друга.
Для правильного размещения и подключения настенного регулятора используйте инструкцию по монтажу и эксплуатации.
Не устанавливайте настенный регулятор в зоны попадания прямых солнечных лучей, над отопительными приборами, около окон и дверей.

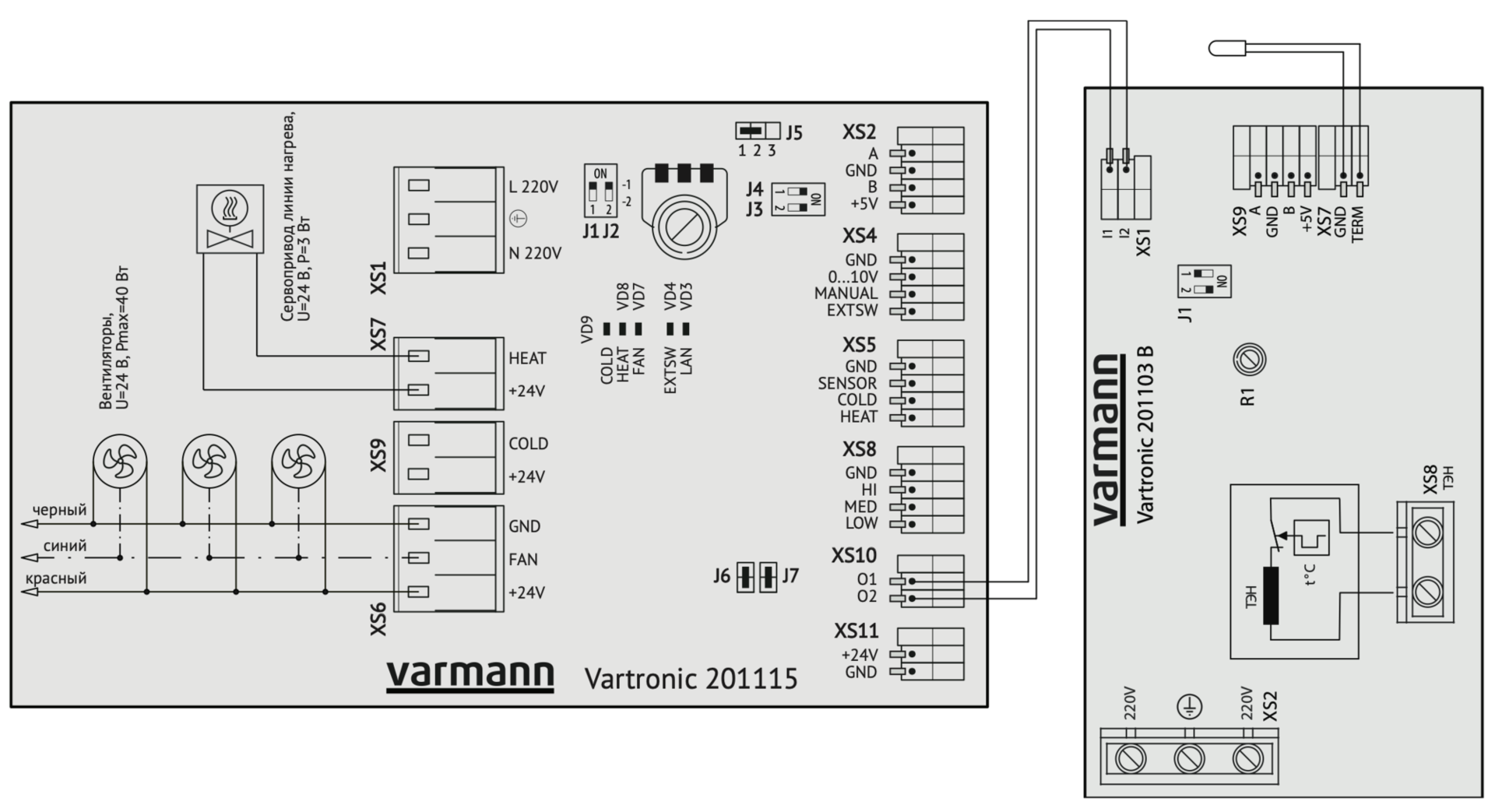

Схема подключения
Управление тепловой мощностью конвектора Qtherm Electro может осуществляться в двух режимах.
Схема с ручным регулированием позволяет плавно изменять и устанавливать нужную скорость вращения вентиляторов. Управление скоростью вращения осуществляется на плате Vartronic 201115 с помощью переменного резистора R1. При этом регулирование нагревом ТЭН осуществляется в автоматическом режиме силовой платой управления ТЭН Vartronic 201103В в зависимости от установленной температуры воздуха переменным резистором R1. Для перевода микропроцессорного контроллера Vartronic 201115А в режим ручного управления необходимо установить положение микропереключателей J1-OFF, J2-ON, J5 1-2, а силовую плату управления ТЭН Vartronic 201103В перевести в режим работы от датчика температуры воздуха J1.1-ON, J1.2-ON.
Схема регулирования с настенным регулятором. Настенный регулятор Vartronic 703201/703202 осуществляет регулирование температуры воздуха в помещении посредством включения/выключения ТЭН теплообменника и плавным изменением скорости вращения вентиляторов. Для перевода микропроцессорного контроллера Vartronic 201115А в режим управления с помощью настенного регулятора необходимо установить положение микропереключателей J1-ON, J2-ON, J5 1-2, а силовую плату управления ТЭН Vartronic 201103В перевести в режим работы от управляющего сигнала J1.1-ON, J1.2-OFF.
Более подробно информация описана в «Схеме подключения настенных регуляторов 703201 и 703202 к конвекторам Qtherm Electro».
Заливка бетонного пола
Перед заливкой бетонного пола проверьте:
- правильность установки конвектора в уровень пола;
- надежность фиксации корпуса конвектора в полу;
- работоспособность системы регулирования.
Во избежание попадания цементного раствора внутрь корпуса кон- вектора, закройте и уплотните все отверстия. Защитите алюминиевый бортик конвектора от возможного повреждения малярным скотчем.

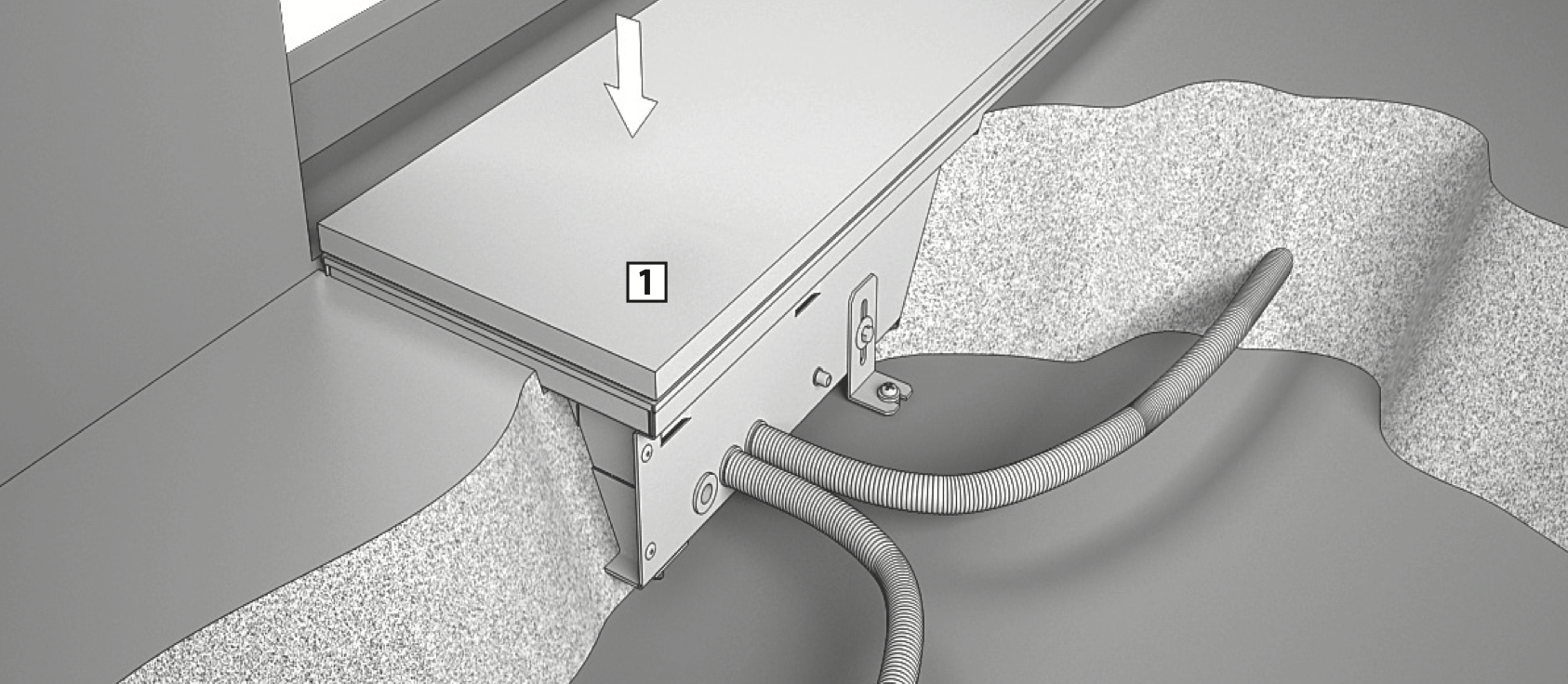

Накройте корпус конвектора защитной крышкой 1 (в комплект поставки не входит).
5АМонтаж с U-образным бортиком в нерегулируемый пол. |

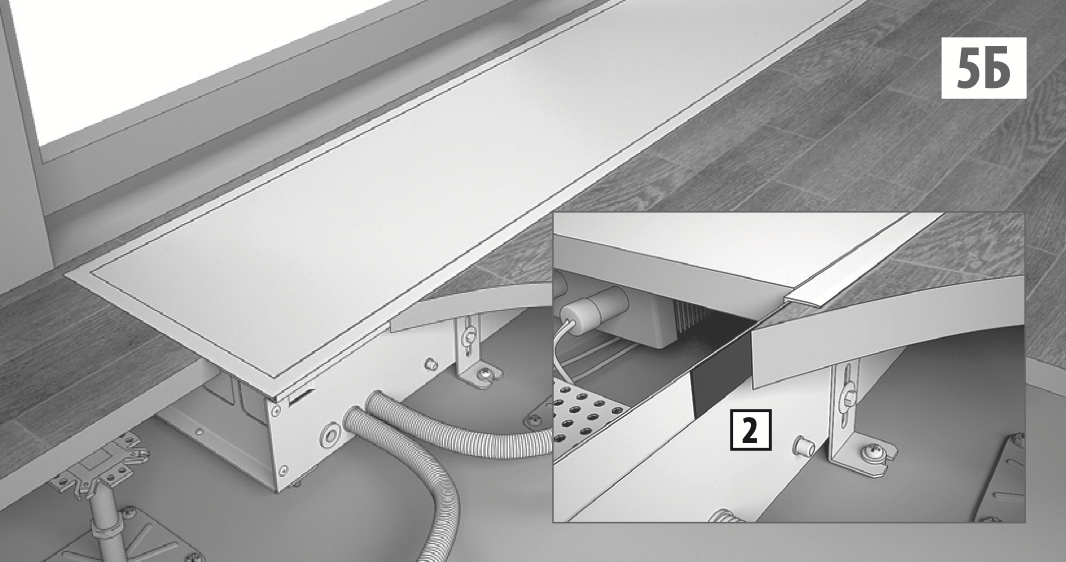

5БМонтаж с F-образным бортиком в регулируемый пол. |

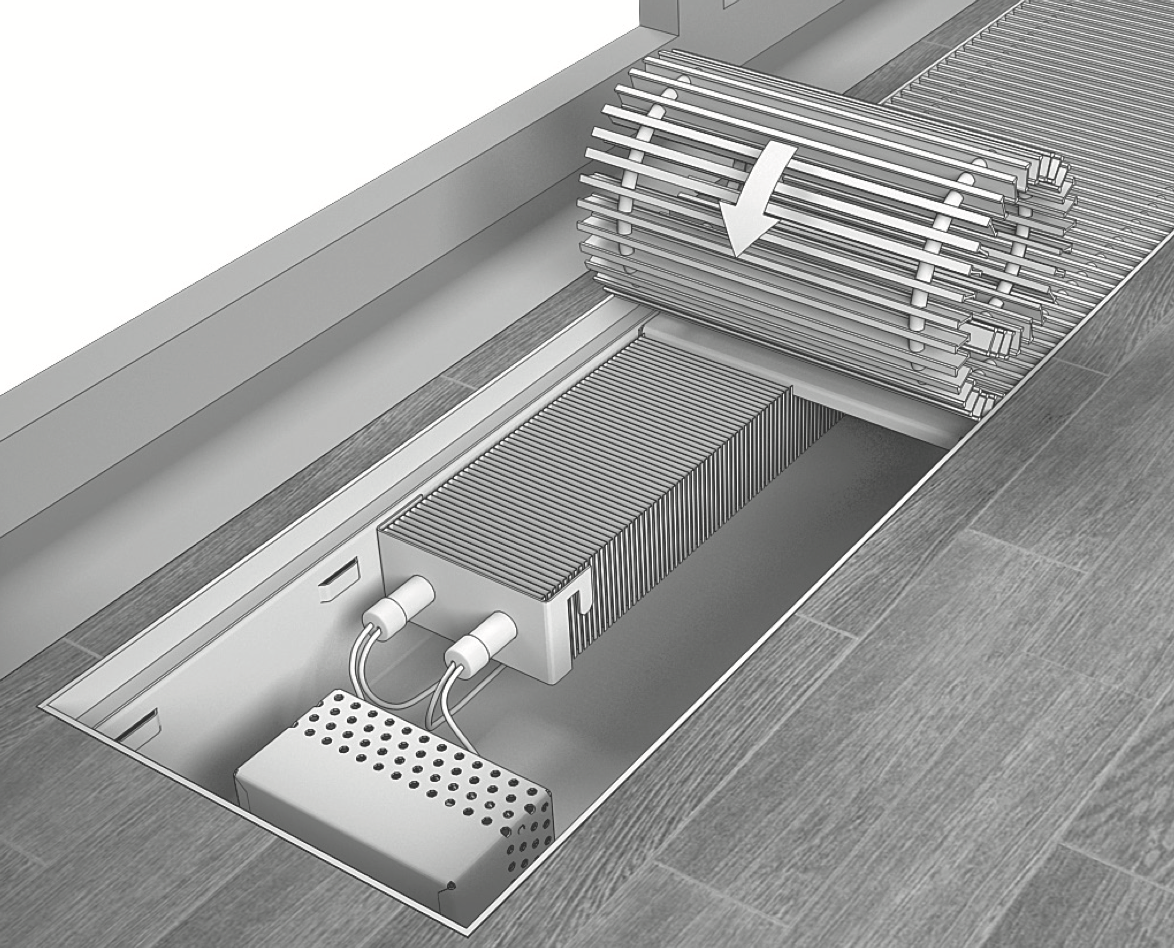

Укладка напольного покрытия
После затвердевания цемента уложите напольное покрытие.
- Снимите защитную крышку.
- Уложите декоративную решетку конвектора.
- Конвектор готов к эксплуатации.
Перед отопительным сезоном рекомендуется производить как сухую, так и влажную уборку конвектора.
Не допускайте, чтобы корпус конвектора испытывал нагрузки со стороны пола.
При использовании расширяющихся напольных покрытий, например паркета, а также системы “теплый пол”, необходимо устанавливать в месте стыка рамки конвектора с покрытием компенсационные швы, например пробковую, либо резиновую полосу.
При влажной уборке не допускайте попадания воды на элементы, подключенные к электрической сети.
При очистке решетки и корпуса конвектора не используйте абразив- ных материалов, растворителей, кислотных и щелочесодержащих моющих средств.
