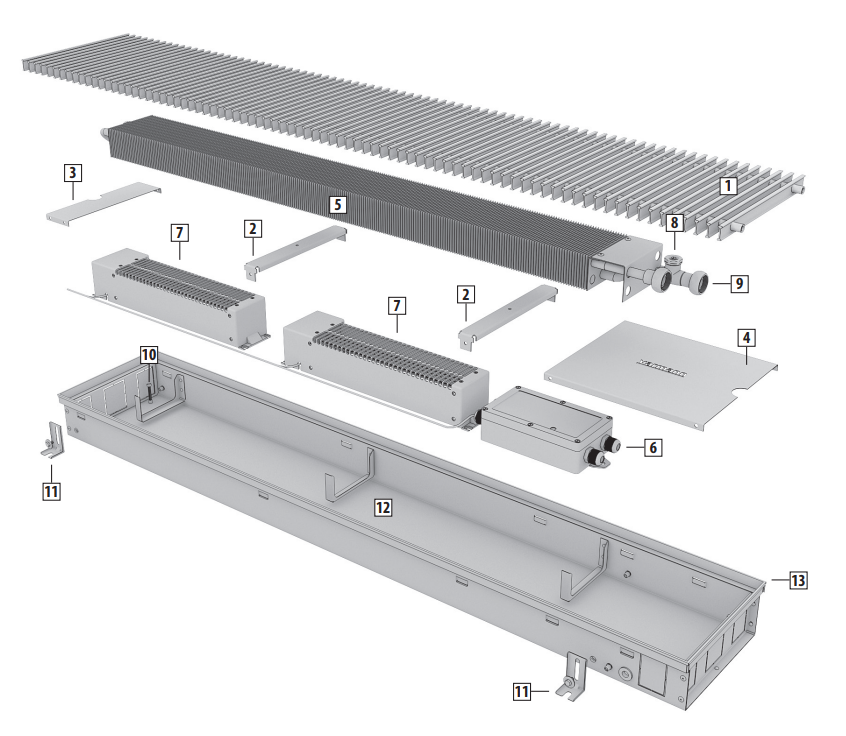

Решетка Ребра жесткости Декоративная крышка Декоративная крышка Теплообменник Микропроцессорный контроллер Тангенциальные вентиляторы Воздухоспускной клапан Узел подключения Регулировочные винты Фиксирующие ножки Корпус конвектора Декоративная рамка

---

Общие рекомендации

---

Монтаж конвектора должен производиться специализированной монтажной организацией, имеющей лицензию и соответствующее разрешение для проведения данного вида работ, согласно требованиям СП 60.13330.2016,
СП 73.13330.2016, СП 40-108-2004 и настоящего руководства по монтажу эксплуатации.
После окончания монтажных работ должны быть проведены гидравлические
испытания и составлен акт ввода конвектора в эксплуатацию.
Качество теплоносителя должно отвечать требованиям, приведенным в СО 153-4.20.501-2003 и СП 40-108-2004.

Параметры эксплуатации:
– максимальное рабочее давление — 16 бар;
– максимальное давление гидравлических испытаний — 25 бар;
– максимальная температура теплоносителя — 130 °C;
– напряжение питания конвектора для стандартных помещений — ~220 В;
– напряжение питания конвектора для влажных помещений — 24 В.

Конвектор для эксплуатации в сухих помещениях (в стандартном исполнении) должен подключаться к электрической сети с напряжением питания ~220 В (50 Гц) при наличии контура заземления.
Корпус конвектор для эксплуатации во влажных помещениях оснащается дренажными отводами и по умолчанию изготавливается для подключения к электрической сети с напряжением питания -24 В от внешнего блока питания (приобретается отдельно). Следует избегать эксплуатации конвектора в системах отопления с излишним
содержанием кислорода. Содержание кислорода в теплоносителе должно быть ниже 0,1 мг/л.
Для предотвращения гальванической коррозии в системе отопления при использовании трубопроводов из токопроводящих материалов, необходимо установить диэлектрические вставки в зону подключения перед теплообменником конвектора. Допускается эксплуатация конвектора с применением антифриза в качестве теплоносителя. Антифриз должен быть предназначен для применения в системах отопления и строго соответствовать требованиям технических условий.

Не используйте при распаковке острые предметы, которые могут повредить элементы конвектора через упаковку.
Если конвекторы имеют соединения друг с другом в заказном исполнении, воспользуйтесь дополнительной инструкцией по монтажу конвекторов в заказном исполнении. Всю недостающую информацию можно получить в технических каталогах компании Varmann

---

Установка конвектора

---

• Распакуйте конвектор.
• Разместите конвектор в помещении в соответствии с требованиями проекта системы отопления, дизайн-проекта помещения, заказному чертежу (рекомендуемое расстояние от окна до края корпуса конвектора
  должно составлять 50..250 мм).
• Установите ножки для фиксации конвектора.

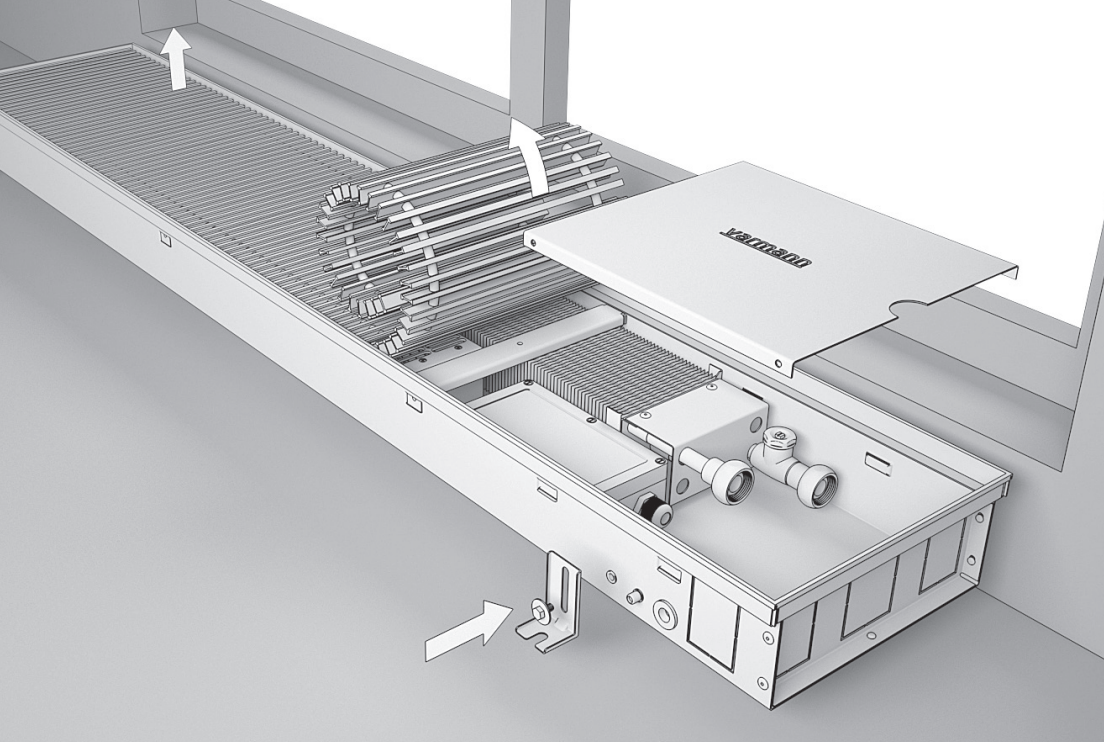

• Снимите декоративную решетку и декоративные крышки.

В техническом каталоге теплопроизводительность конвекторов Qtherm указаны при расположении вентиляторов в корпусе со стороны помещения.

По умолчанию узел подключения конвектора располагается "справа".

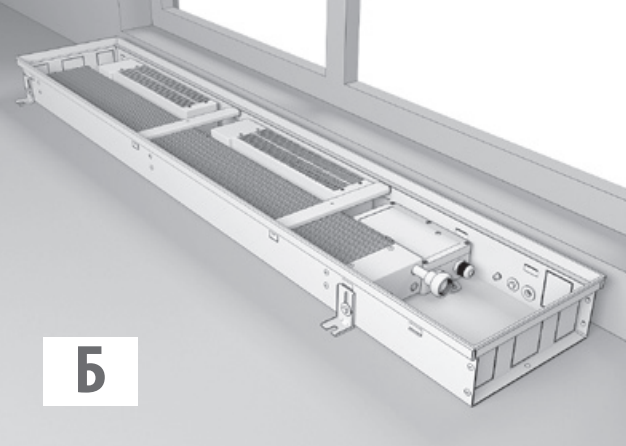

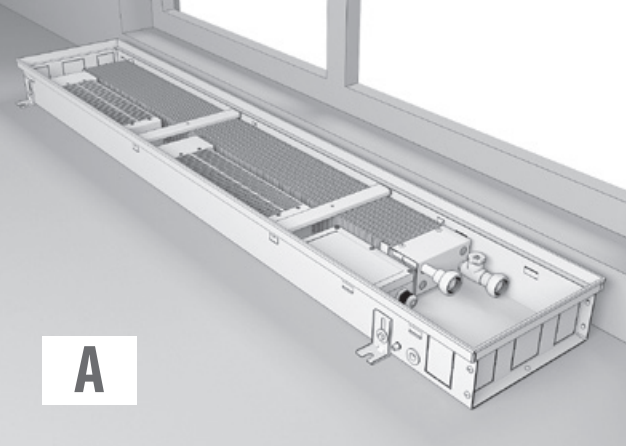

А Базовое исполнение. Вентиляторы в корпусе конвектора расположены со стороны помещения.	Б Специальный заказ. Вентиляторы в корпусе конвектора расположены со стороны окна.

---

Нивелирование

---

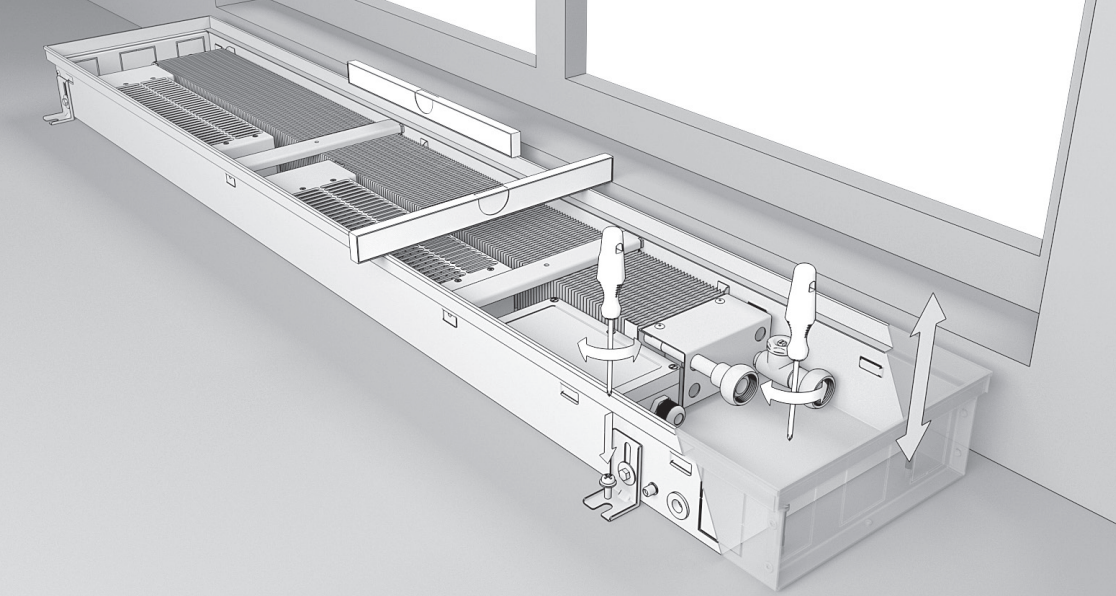

• Используя регулировочные винты, по уровнемеру установите корпус конвектора в горизонтальной
  плоскости в уровень нулевой отметки готового пола.
• Закрепите винтами ножки для фиксации конвектора в полу.
• Убедитесь, что конвектор жестко закреплен на поверхности пола.

---

Подвод труб и монтаж вентилей

---

• Удалите заглушки в корпусе конвектора с той стороны, где планируется
  произвести подвод трубопроводов.

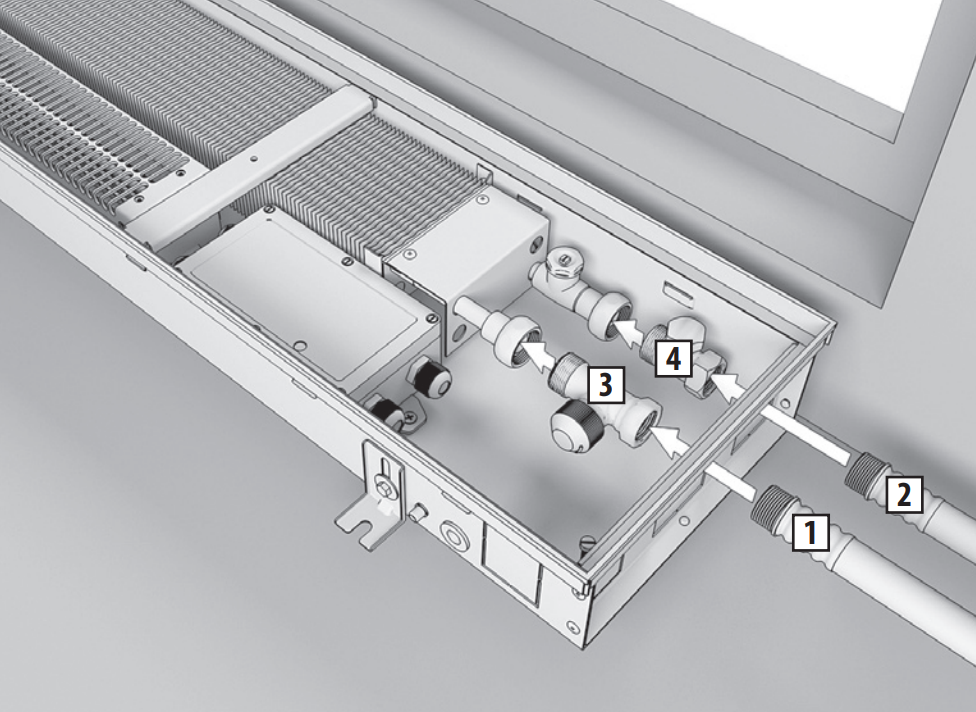

• Установите термостатический вентиль 3 (тип 701301) на подающую линию и запорный вентиль 4 (тип 701311) на обратную линию.
• Подключите подающий 1 и обратный 2 трубопроводы.
• Запрещается создавать крутящий момент, отгибать медные трубки теплообменника. Используйте дополнительный ключ для фиксации вентилей при подключении трубопроводов. Проведите гидравлические испытания системы отопления.

Используемое соединение вентиля и фитинга теплообменника G 3/4" «евроконус» не требует герметизации льном и
герметиком. Уплотнение осуществляется за счет конуса, через резиновое кольцо.
Обращайте внимание на направление движения теплоносителя, указанное на термостатическом вентиле.
Гидравлические испытания должны проводиться давлением, не превышающим 25 бар

---

Монтаж приводов в соответствии со схемой регулирования тепловой мощности

---

Запрещается эксплуатация конвектора без подключенного контура заземления к корпусу. Для правильного размещения и подключения настенного регулятора используйте инструкцию. Не устанавливайте настенный регулятор в зоны попадания прямых солнечных лучей, над отопительными приборами, над окнами и дверьми.

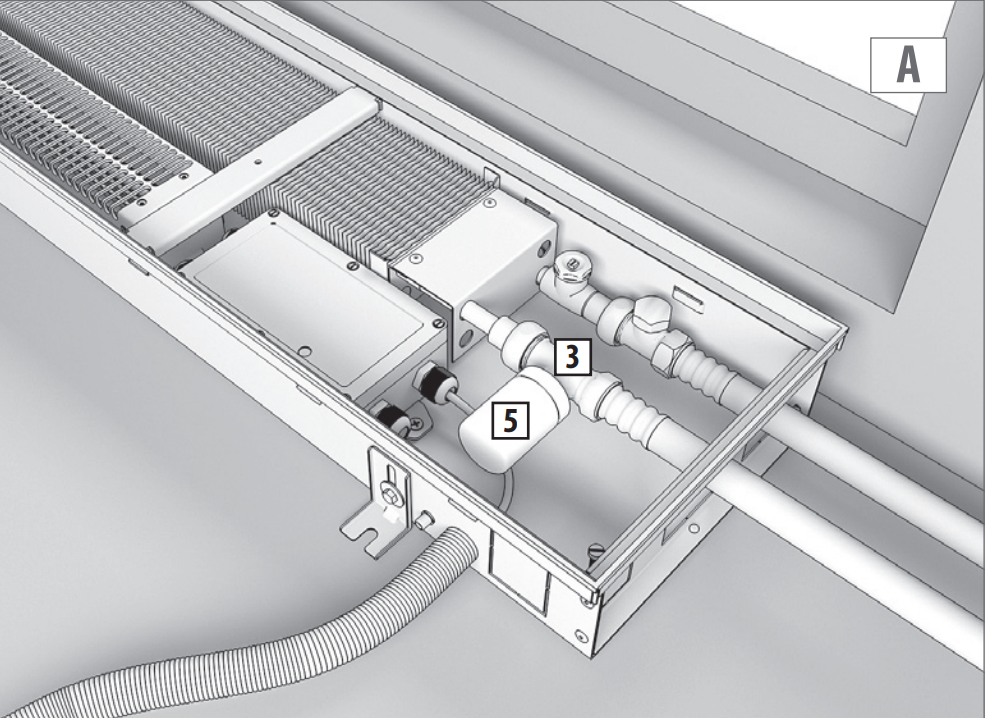

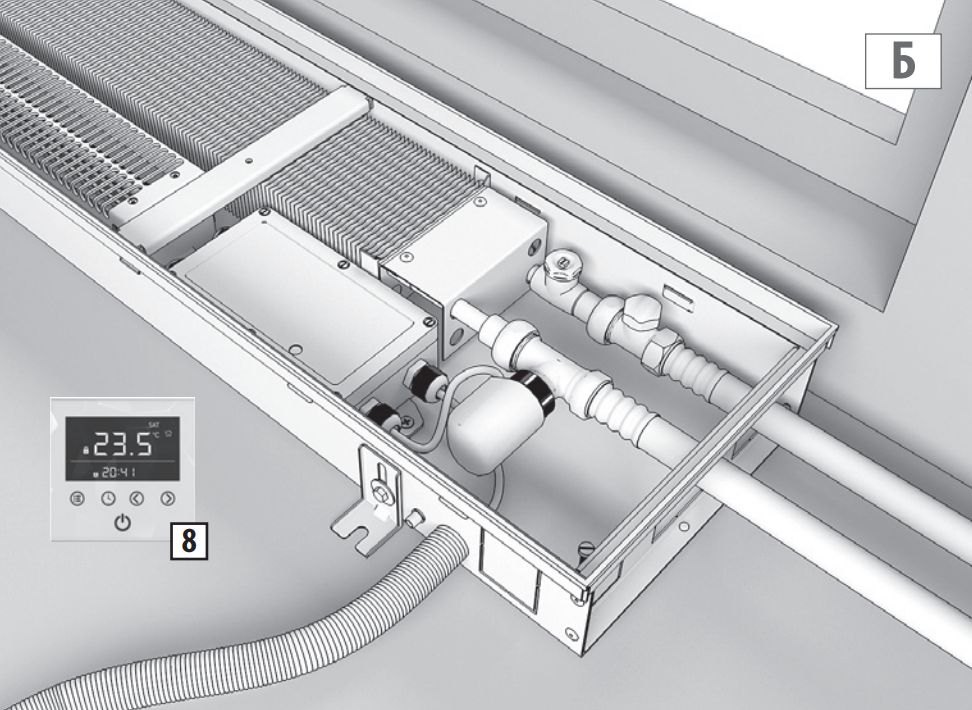

А Схема с ручным регулированием. На термостатический вентиль 3 (тип 701301) установите головку ручного привода 5 (тип 702301).	Б Схема регулирования с настенным регулятором. На термостатический вентиль 3 (тип 701301) установите термоэлектрический сервопривод 6 (тип 702371). Подключите к контроллеру 7 сервопривод 6 и настенный регулятор 8 (типы 703201/703202), используя «Схему подключения настенных регуляторов 703201 и 703202 к конвекторам Qtherm».

Запрещается эксплуатация конвектора без подключенного контура заземления к корпусу. Для правильного размещения и подключения настенного регулятора используйте инструкцию. Не устанавливайте настенный регулятор в зоны попадания прямых солнечных лучей, над отопительными приборами, над окнами и дверьми.

---

Подключение настенного регулятора

---

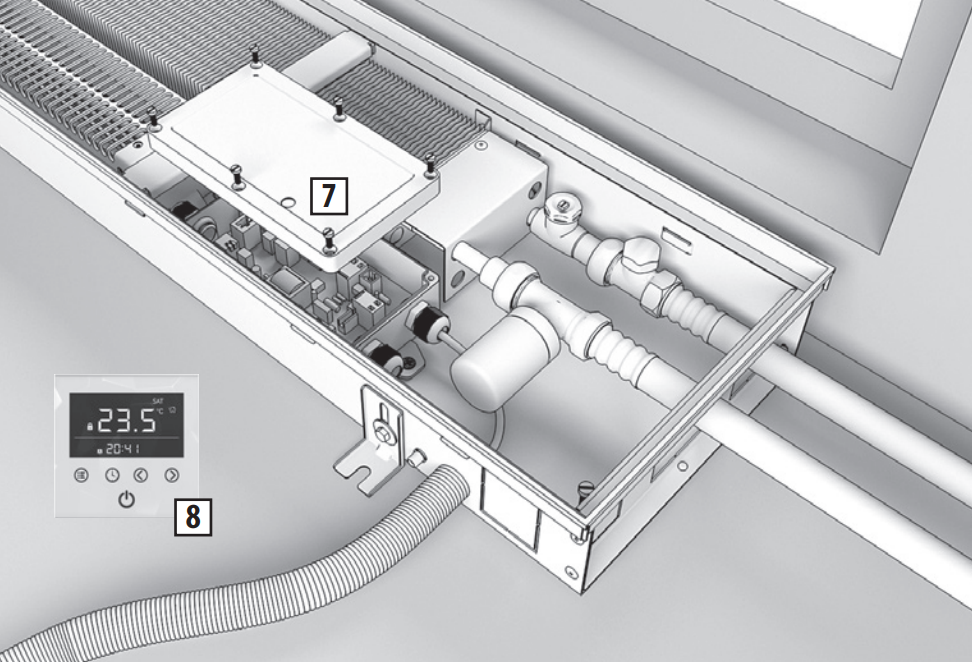

• Подведите к контроллеру 7 силовой кабель питания и кабель связи от настенного регулятора 8.
• Выполните электрические подключения, используя «Схему подключения
  настенных регуляторов 703201 и 703202 к конвекторам Qtherm», а также
  схему подключения на обратной стороне крышки электрической коробки.

---

Заливка бетонного пола

---

Перед заливкой бетонного пола проверьте:
– правильность установки конвектора в уровень пола;
– надежность фиксации корпуса конвектора к полу;
– подключение подающего и обратного трубопроводов, термостатического
и запорного вентилей;
– работоспособность системы регулирования.

• Во избежании попадания цементного раствора внутрь корпуса конвектора, закройте и уплотните все отверстия. Защитите алюминиевый
  бортик конвектора от возможного повреждения малярным скотчем.

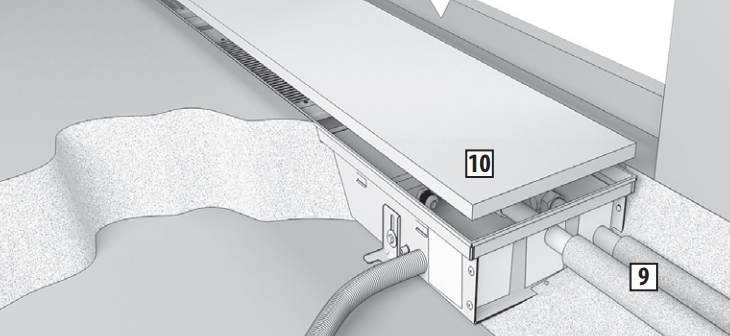

• Накройте корпус конвектора, при необходимости защитной крышкой 10
  (в комплект поставки не входит).
• Теплоизолируйте подающий и обратный трубопроводы 9

Не допускайте попадание цемента на решетку и декоративный бортик конвектора из-за возможного повреждения их поверхности.

---

Монтаж с регулируемым полом

---

---

Укладка напольного покрытия и декоративной решетки конвектора

---

• После затвердевания цемента уложите напольное покрытие.
• Снимите защитную крышку.

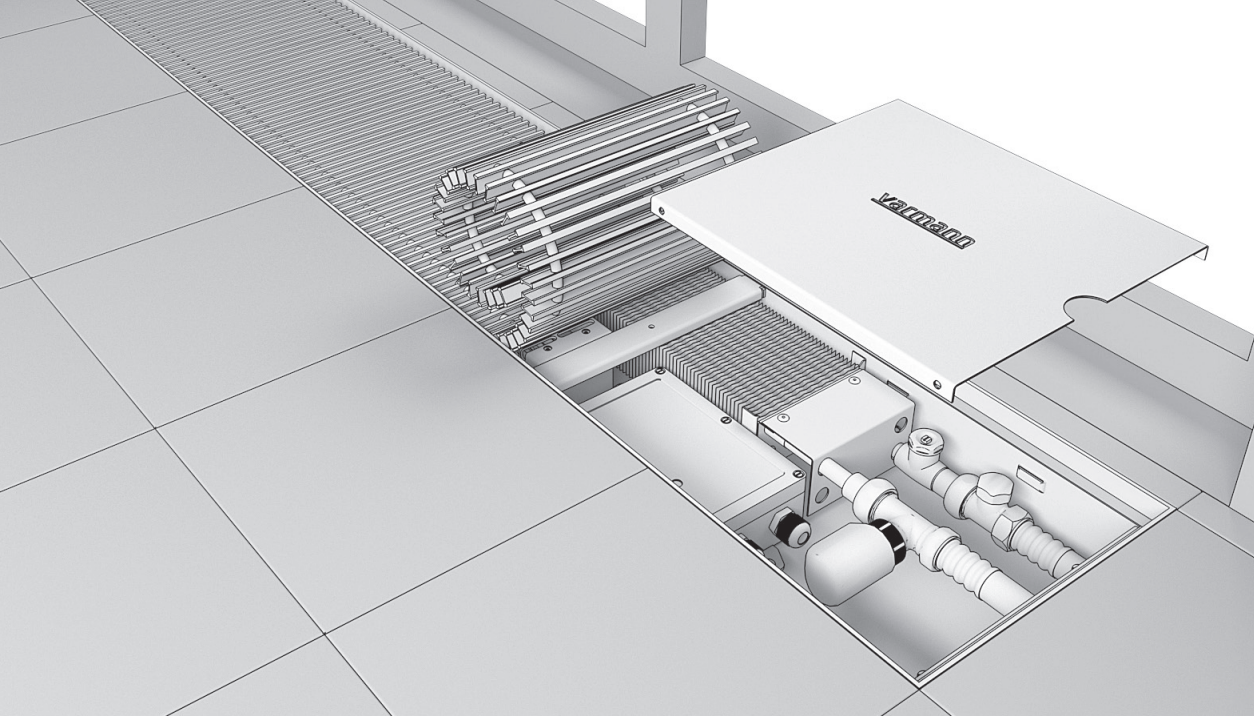

• Уложите декоративную решетку конвектора.
• Конвектор готов к эксплуатации.

Рекомендуется производить очистку конвектора в начале отопительного сезона. Очистка осуществляется пылесосом или влажной уборкой.

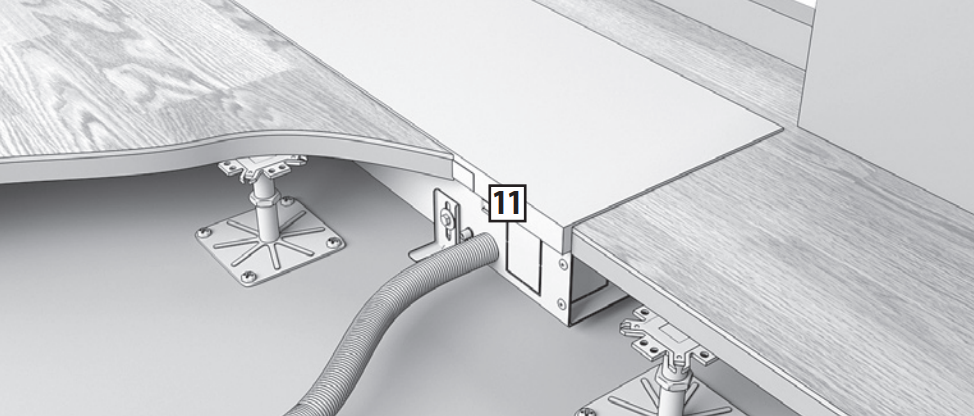

При установке конвектора с регулируемым полом в месте стыка используйте компенсационные швы 11

Не допускайте, чтобы корпус конвектора испытывал нагрузки со стороны пола. При использовании расширяющихся напольных
покрытий, например паркета, а также системы “теплый пол”, необходимо устанавливать в месте стыка рамки конвектора с покрытием
компенсационные швы, например пробковую, либо резиновую полосу. При влажной уборке не допускайте попадания воды на
элементы, подключенные к электрической сети.
При очистке решетки и корпуса конвектора не используйте абразивных материалов, растворителей, кислотных и щелочесодержащих
моющих средств.
