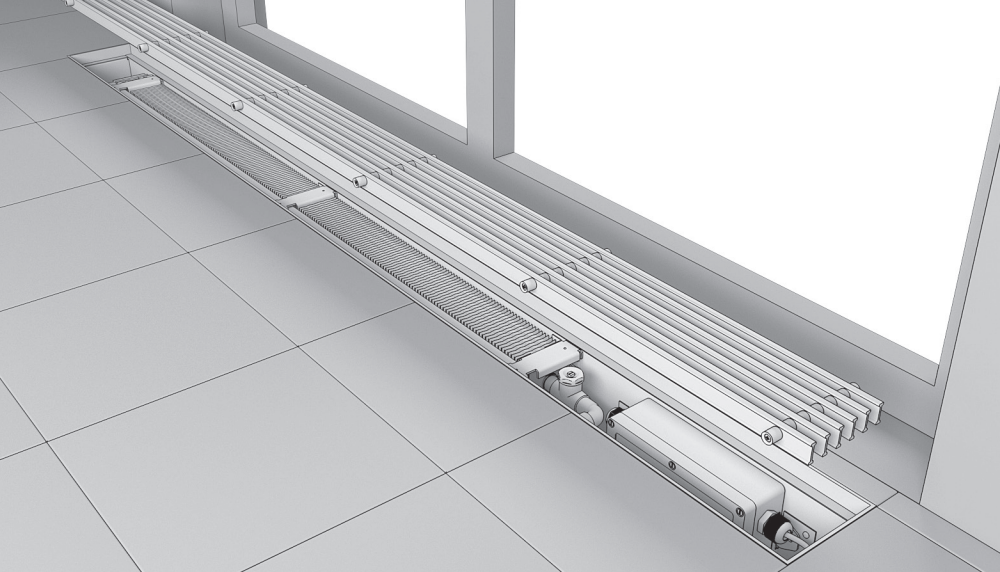

Руководство по монтажу и эксплуатации конвекторов с принудительной конвекцией Qtherm Slim

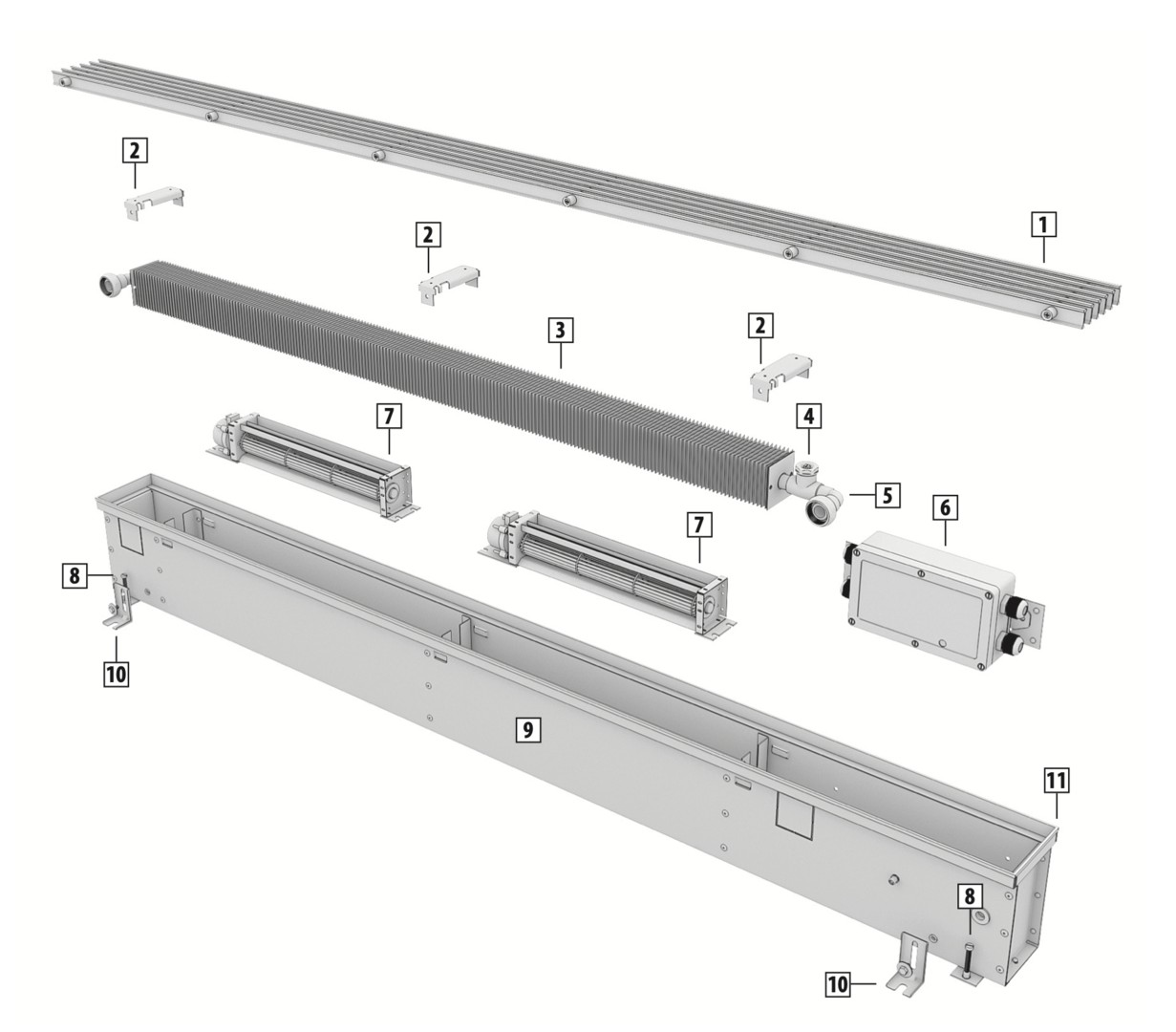

Комплект поставки

Решетка
Ребра жесткости
Теплообменник
Воздухоспускной клапан
Узел подключения
Микропроцессорный контроллер
Тангенциальные вентилятор
Регулировочные винты
Корпус конвектора
Фиксирующие ножки
Декоративная рамка

Общие рекомендации

Монтаж конвектора должен производиться специализированной монтажной организацией, имеющей лицензию и соответствующее разрешение для проведения данного вида работ, согласно требованиям СП 60.13330.2016, СП 73.13330.2016, СП 40-108-2004 и настоящего руководства по монтажу и эксплуатации.

После окончания монтажных работ должны быть проведены гидравлические испытания и составлен акт ввода конвектора в эксплуатацию.

Качество теплоносителя должно отвечать требованиям, приведенным в СО 153-4.20.501-2003 и СП 40-108-2004.

Параметры эксплуатации:

- максимальное рабочее давление — 16 бар;
- максимальное давление гидравлических испытаний — 25 бар;
- максимальная рабочая температура теплоносителя — 130 °C;
- напряжение питания конвектора для стандартных помещений — ~220 В; - напряжение питания конвектора для влажных помещений — 24 В.

Конвектор для эксплуатации в сухих помещениях (в стандартном исполнении) должен подключаться к электрической сети с напряжением питания ~220 В (50 Гц) при наличии контура заземления.

Корпус конвектор для эксплуатации во влажных помещениях оснащается дренажными отводами и по умолчанию изготавливается для подключения к электрической сети с напряжением питания -24 В от внешнего блока питания (приобретается отдельно).

Следует избегать эксплуатации конвектора в системах отопления с излишним содержанием кислорода. Содержание кислорода в теплоносителе должно быть ниже 0,1 мг/л.

Для предотвращения гальванической коррозии в системе отопления при использовании трубопроводов из токопроводящих материалов, необходимо установить диэлектрические вставки в зону подключения перед теплообменником конвектора.

Допускается эксплуатация конвектора с применением антифриза в качестве теплоносителя. Антифриз должен быть предназначен для применения в системах отопления и строго соответствовать требованиям технических условий.

Не используйте при распаковке острые предметы, которые могут повредить элементы конвектора через упаковку.

Если конвекторы имеют соединения друг с другом в заказном исполнении, воспользуйтесь дополнительной инструкцией по монтажу конвекторов в заказном исполнении.

В техническом каталоге теплопроизводительность конвекторов Qtherm Slim указана при расположении вентиляторов в корпусе со стороны помещения.

Установка конвектора

Распакуйте конвектор.
Разместите конвектор в помещении в соответствии с требованиями проекта системы отопления, дизайн-проекта помещения, заказному чертежу (рекомендуемое расстояние от окна до края корпуса конвектора должно составлять 50..250 мм)

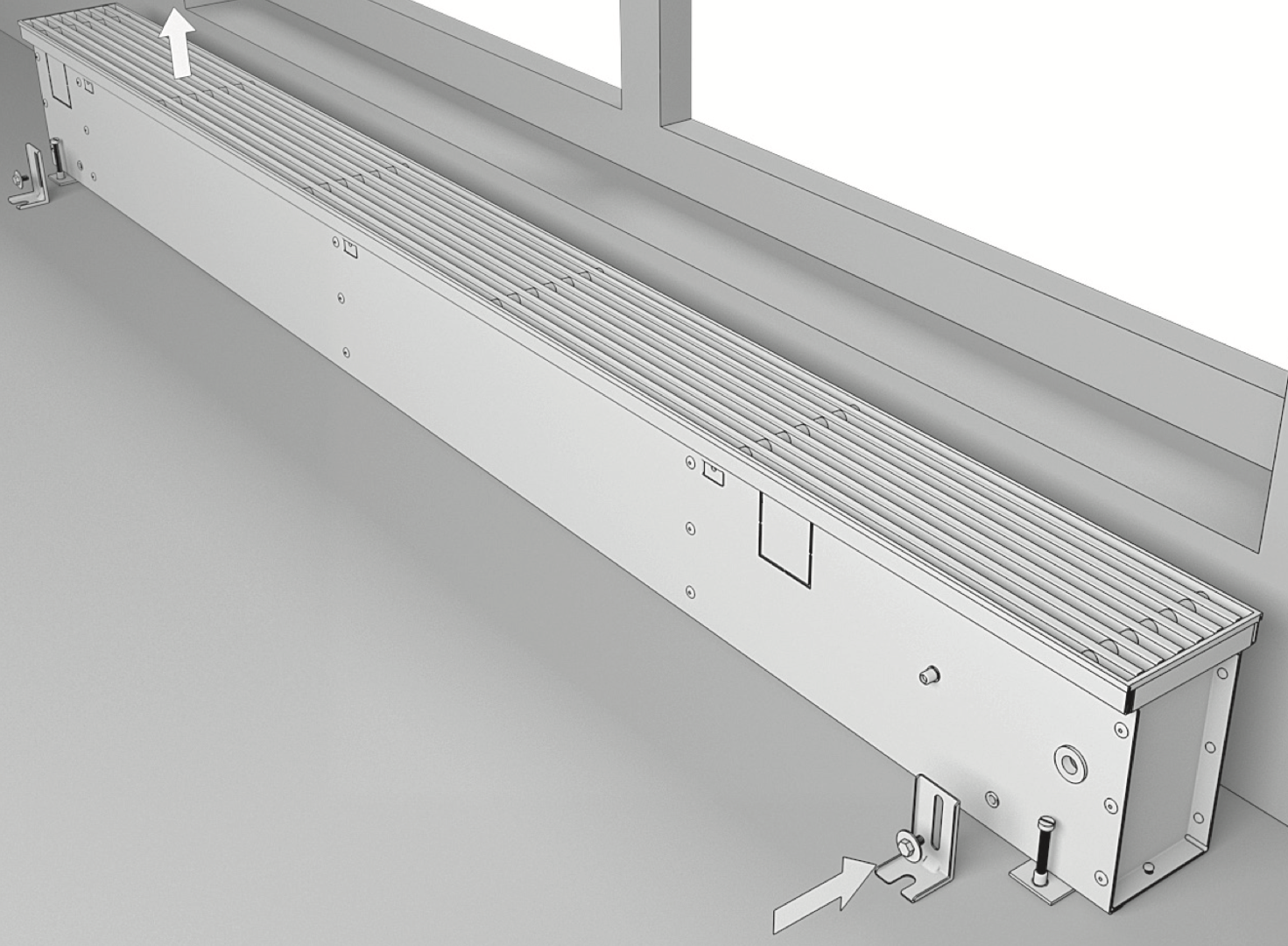

Установите ножки для фиксации конвектора.
Снимите декоративную решетку.

Нивелирование

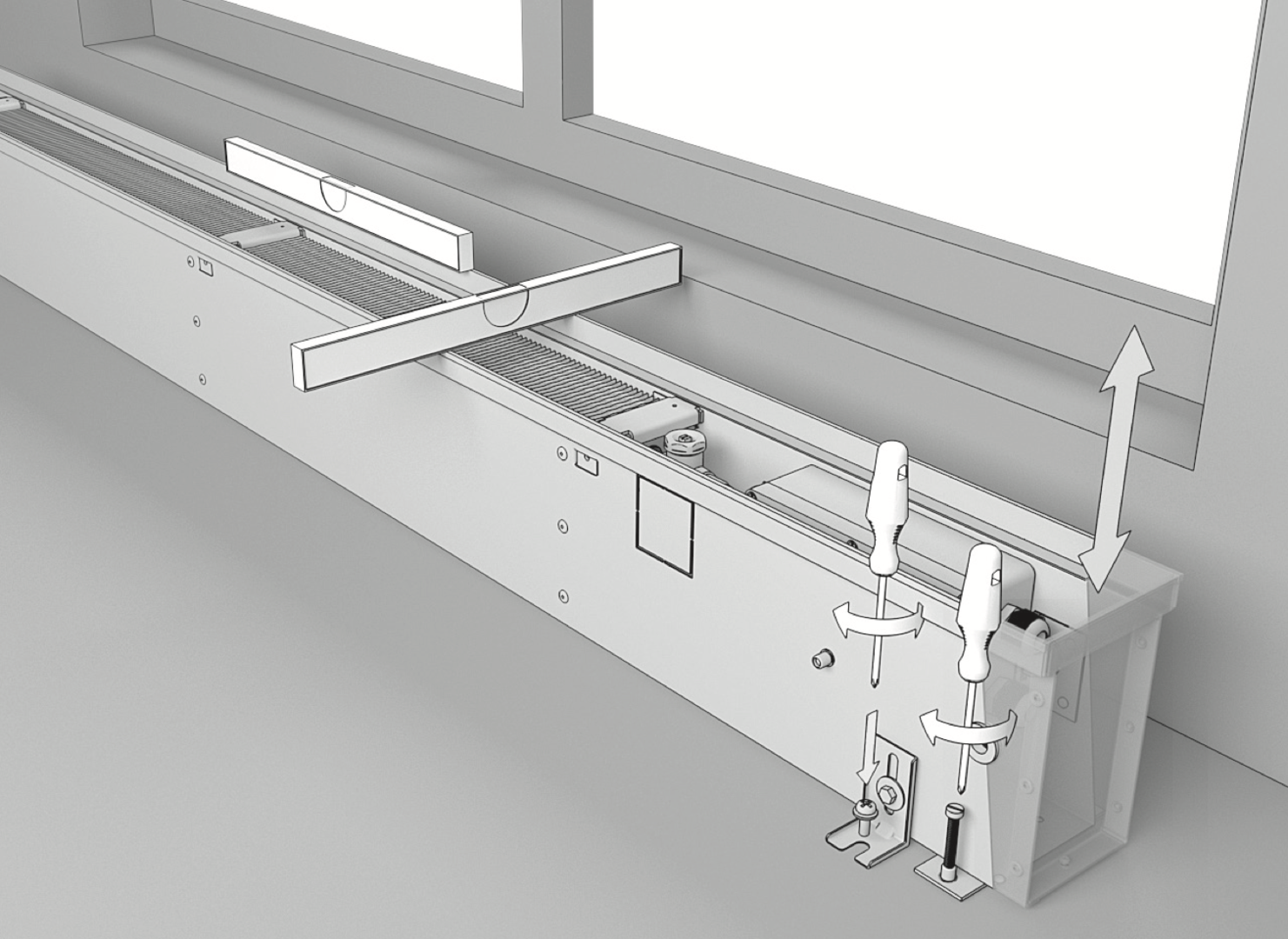

Используя регулировочные винты, по уровнемеру установите корпус конвектора в горизонтальной плоскости в уровень нулевой отметки готового пола.
Закрепите винтами ножки для фиксации конвектора в полу.
Убедитесь, что конвектор жестко закреплен на поверхности пола.

Подвод труб и монтаж вентилей

Внимание! Теплообменник в конвекторах Qtherm Slim изготавливается только в проходном исполнении с подключением труб "справа" и "слева".

В конвекторах Qtherm Slim термостатические и запорные вентили не устанавливаются. Размещение вентилей осуществляется в коллекторном шкафу.

Удалите заглушки в корпусе конвектора с той стороны, где планируется произвести подвод трубопроводов.

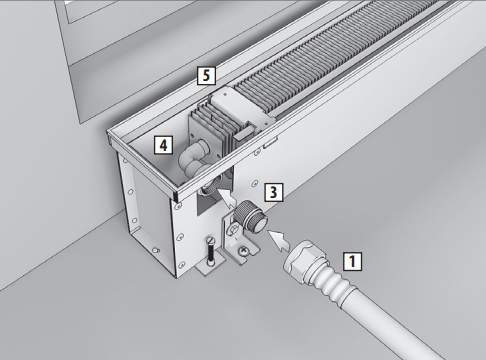

Теплообменник конвектора Qtherm Slim имеет подключение G 3/4" «евроконус» 4 с уплотнительным резиновым кольцом. Необходимо использовать ответный фиттинг «евроконус» 3 для подключения трубопровода.

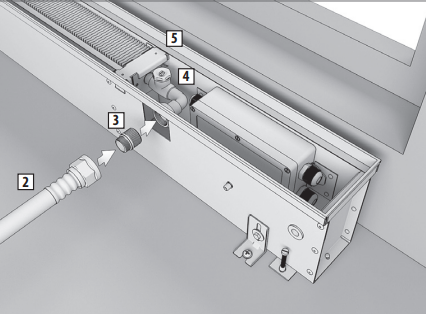

Подключите подающий 1 и обратный 2 трубопроводы. Запрещается создавать крутящий момент, отгибать медные трубки теплообменника.
Используйте дополнительный ключ для фиксации вентилей при подключении трубопроводов.
Проведите гидравлические испытания системы отопления.
Вентиляторы конвектора находятся под теплообменником. При необходимости обслуживания, теплообменник можно вынуть из конвектора.
Для этого необходимо перекрыть подачу циркуляционной воды в теплообменник. Отсоединить подающий и обратный трубопроводы. Вынуть из
корпуса конвектора ребра жесткости 5. Демонтировать теплообменник.

Используемое соединение вентиля и фитинга теплообменника G 3/4" «евроконус» не требует герметизации льном и герметиком. Уплотнение осуществляется за счет конуса, через резиновое кольцо. Гидравлические испытания должны проводиться давлением, не превышающим 25 бар. Запрещается эксплуатация конвектора без подключенного
контура заземления к корпусу. Для правильного размещения и подключения настенного регулятора используйте инструкцию.
Не устанавливайте настенный регулятор в зоны попадания прямых солнечных лучей, над отопительными приборами, над окнами и дверьми.

Подключение контроллера

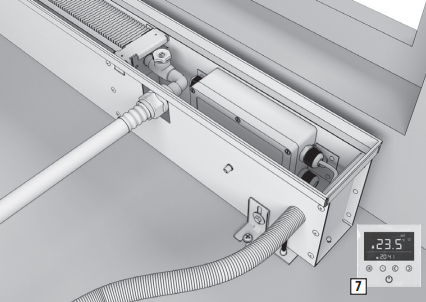

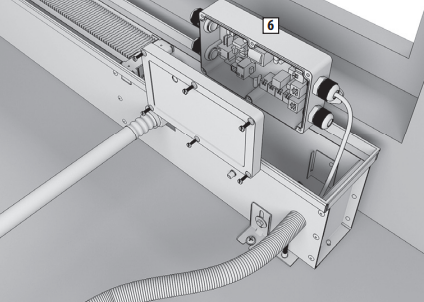

Подведите к контроллеру 6 силовой кабель питания, а также кабель
связи от настенного регулятора 7. Выполните электрические подключения, используя «Схему подключения
настенных регуляторов 703201 и 703202 к конвекторам Qtherm» и схему
подключения на обратной стороне крышки электрической коробки.

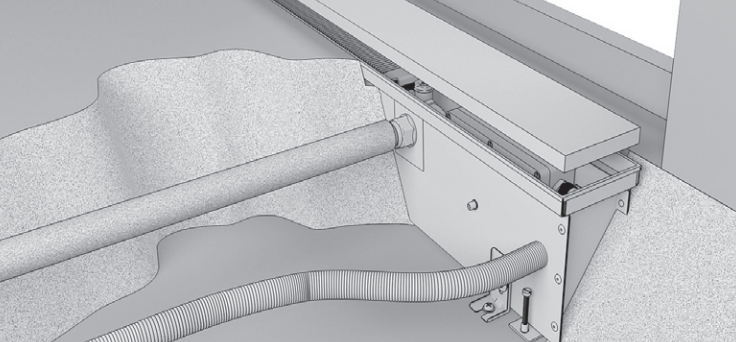

Заливка бетонного пола

Перед заливкой бетонного пола проверьте:

правильность установки конвектора в уровень пола;
надежность фиксации корпуса конвектора к полу;
подключение подающего и обратного трубопроводов, термостатического и запорного вентилей;
работоспособность системы регулирования.

Во избежании попадания цементного раствора внутрь корпуса конвектора, закройте и уплотните все отверстия. Защитите алюминиевый бортик конвектора от возможного повреждения малярным скотчем. При необходимости, накройте корпус конвектора защитной крышкой 8 (в комплект поставки не входит). Теплоизолируйте подающий и обратный трубопроводы.

Не допускайте попадание цемента на решетку и декоративную рамку конвектора. Возможно ее повреждение.

Монтаж с регулируемым полом

Укладка напольного покрытия и декоративной решетки конвектора

После затвердевания цемента уложите напольное покрытие.
Снимите защитную крышку.
Уложите декоративную решетку конвектора.
Конвектор готов к эксплуатации. Рекомендуется производить очистку конвектора в начале отопительного сезона. Очистка осуществляется пылесосом или влажной уборкой.

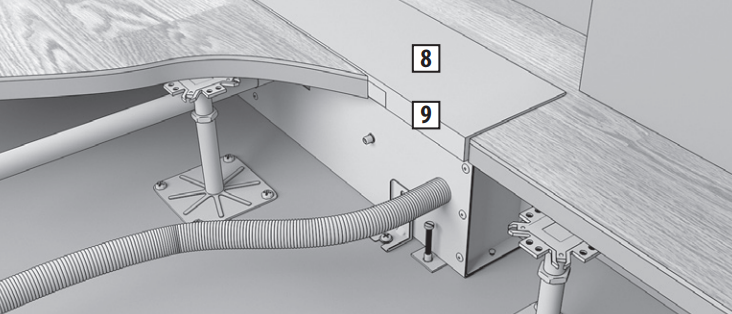

При установке конвектора с регулируемым полом в месте стыка используйте компенсационные швы 9.

Не допускайте, чтобы корпус конвектора испытывал нагрузки со стороны пола. При использовании расширяющихся напольных покрытий, например паркета, а также системы “теплый пол”, необходимо устанавливать в месте стыка рамки конвектора с покрытием компенсационные швы, например пробковую, либо резиновую полосу. При влажной уборке не допускайте попадания воды на элементы, подключенные к электрической сети.
При очистке решетки и корпуса конвектора не используйте абразивных материалов, растворителей, кислотных и щелочесодержащих
моющих и чистящих средств.
