Руководство по монтажу и эксплуатации конвекторов с естественной конвекцией Ntherm Air

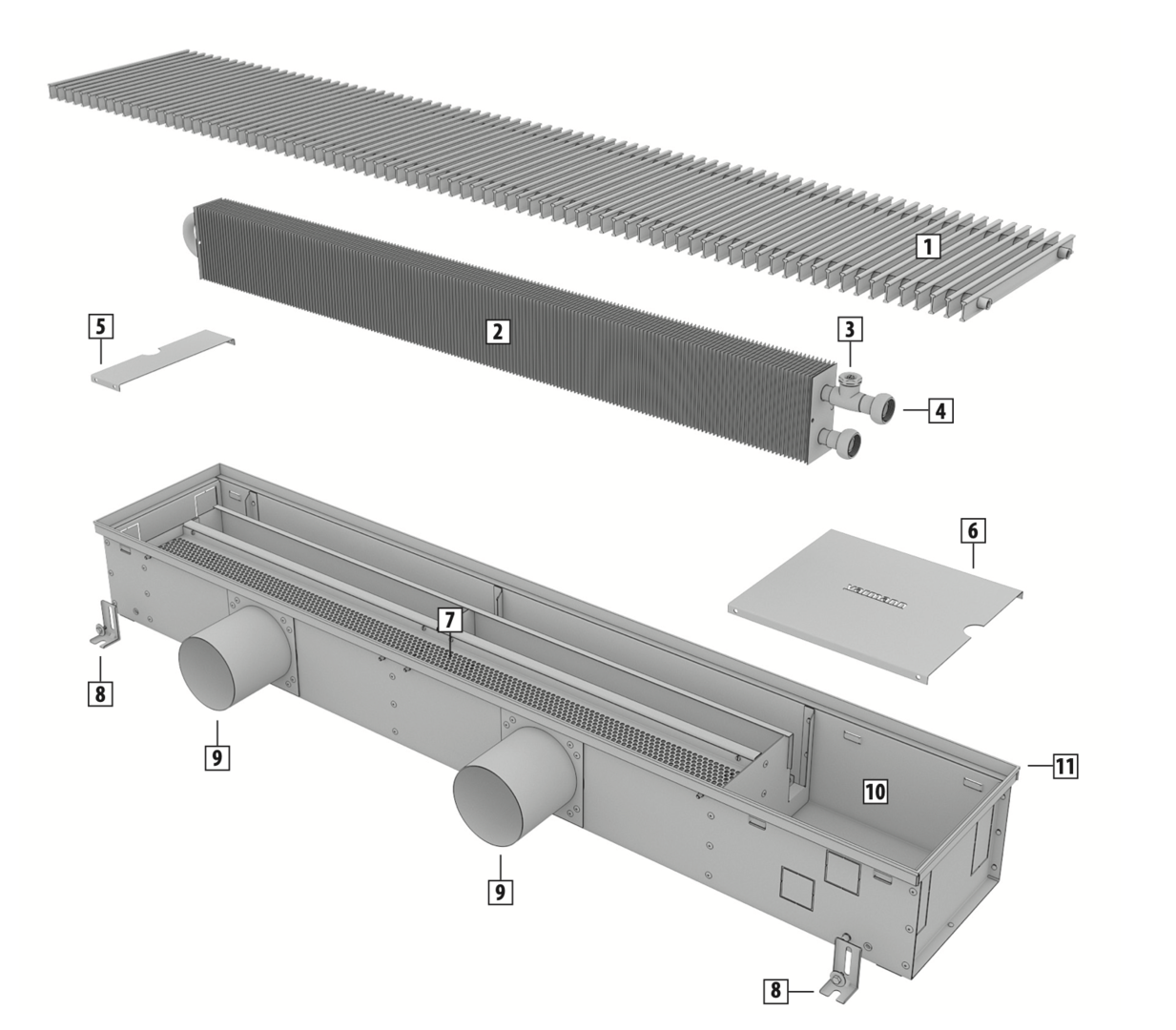

Комплект поставки
|
 |
Общие рекомендации
Монтаж конвектора должен производиться специализированной монтаж- ной организацией, имеющей лицензию и соответствующее разрешение для проведения данного вида работ, согласно требованиям СП 60.13330.2016, СП 73.13330.2016, СП 40-108-2004 и настоящего руководства по монтажу и эксплуатации.
После окончания монтажа должны быть проведены гидравлические испытания и составлен акт ввода конвектора в эксплуатацию.
Качество теплоносителя должно отвечать требованиям, приведенным в СО 153-4.20.501-2003 и СП 40-108-2004.
Параметры эксплуатации:
- максимальное рабочее давление — 16 бар;
- максимальное давление гидравлических испытаний — 25 бар; - максимальная рабочая температура теплоносителя — 130 °C.
Следует избегать эксплуатации конвектора в системах отопления с излишним содержанием кислорода. Содержание кислорода в теплоносителе должно быть ниже 0,1 мг/л.
Допускается эксплуатация конвектора с применением антифриза в качестве теплоносителя. Антифриз должен быть предназначен для применения в системах отопления и строго соответствовать требованиям соответствующих технических условий.
Конвектор должен быть постоянно заполнен водой как в отопительные, так и в межотопительные периоды. Опорожнение системы отопления допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 суток в течение года (согласно ГОСТ 31311-2005).
Следует обратить внимание, что стандартная запорно-регулирующая арматура рассчитана на рабочее давление до 10 бар. При эксплуатации конвектора в системах отопления с давлением выше 10 бар, необходимо предусмотреть установку запорно-регулирующей арматуры на повышенное давление.
Не допускается эксплуатация конвектора в условиях, приводящих к замерзанию в нем теплоносителя.
При отключении конвектора от трубопроводов системы отопления обязательно следует открыть воздуховыпускной клапан и сбросить давление.
Для предотвращения гальванической коррозии в системе отопления при использовании трубопроводов из токопроводящих материалов, необходимо установить диэлектрические вставки в зону подключения перед теплообменником конвектора.
Допускается эксплуатация конвектора во влажных помещениях с попаданием небольшого количества влаги, при этом необходимо использовать корпус с дренажными отводами.
Установка конвектора

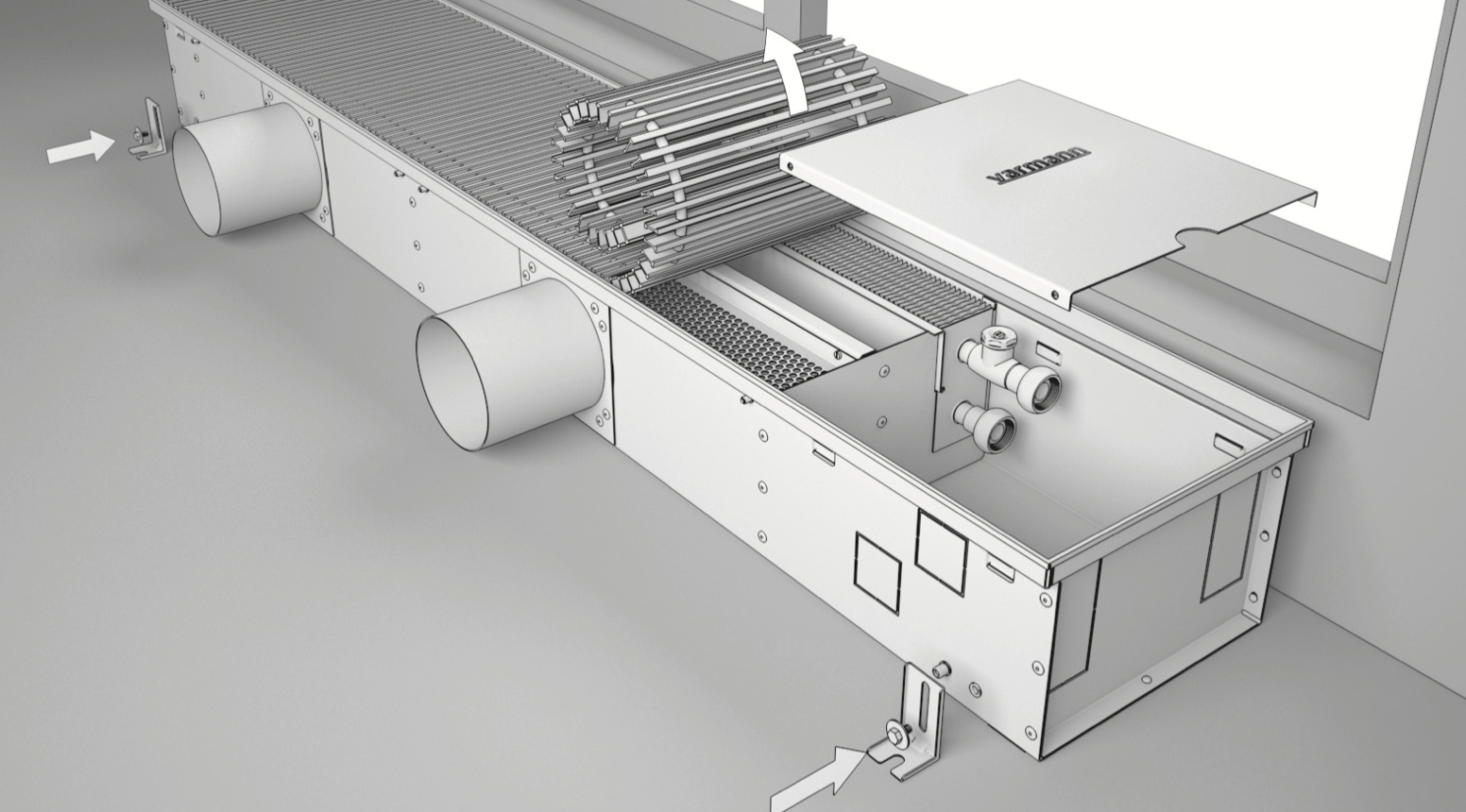

- Распакуйте конвектор.
- Разместите конвектор в помещении в соответствии с требованиями проекта системы отопления, дизайн-проекта помещения, заказному чертежу (рекомендуемое расстояние от окна до края конвектора должно составлять 50..250 мм)
- Установите ножки для фиксации конвектора
- Снимите декоративную решетку.
По умолчанию узел подключения конвектора располагается "справа".
Не используйте при распаковке острые предметы, которые могут повредить элементы конвектора через упаковку.
Если конвекторы имеют соединения друг с другом в заказном исполнении, воспользуйтесь дополнительной инструкцией по монтажу конвекторов в заказном исполнении.
Всю недостающую информацию Вы можете получить в каталоге продукции и технических проспектах компании Varmann.
Нивелирование
 |
 |
|

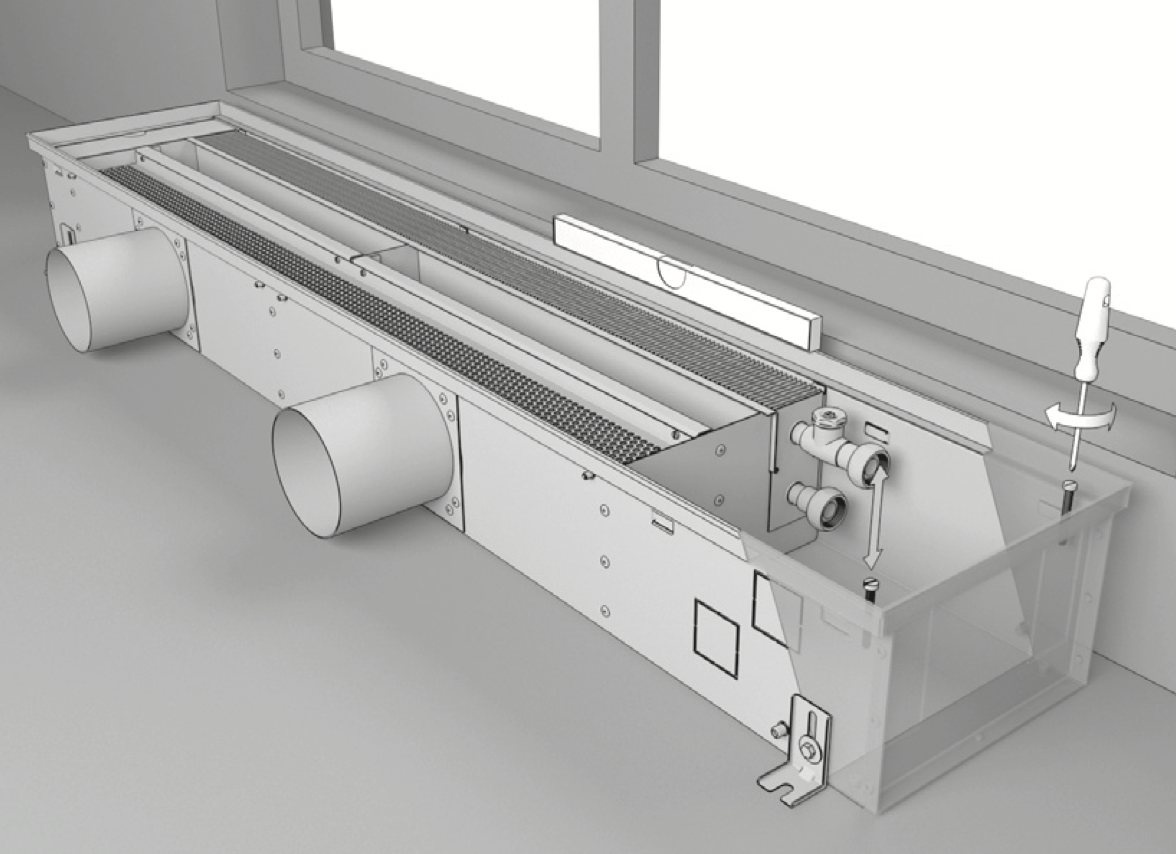

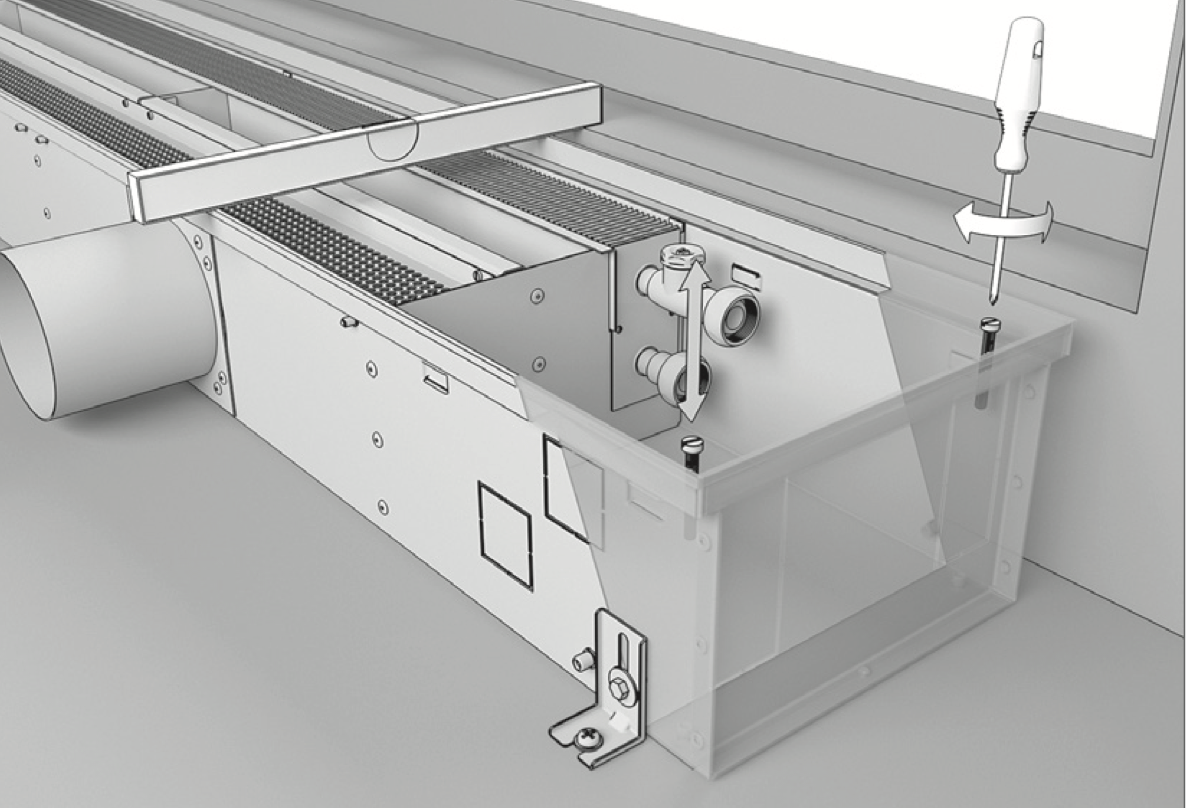

Используя регулировочные винты, по уровнемеру установите корпус конвектора в горизонтальной плоскости в уровень нулевой отметки готового пола. |
Закрепите винтами ножки для фиксации конвектора в полу. Убедитесь, что конвектор жестко закреплен на поверхности пола. |
Монтаж и подвод труб

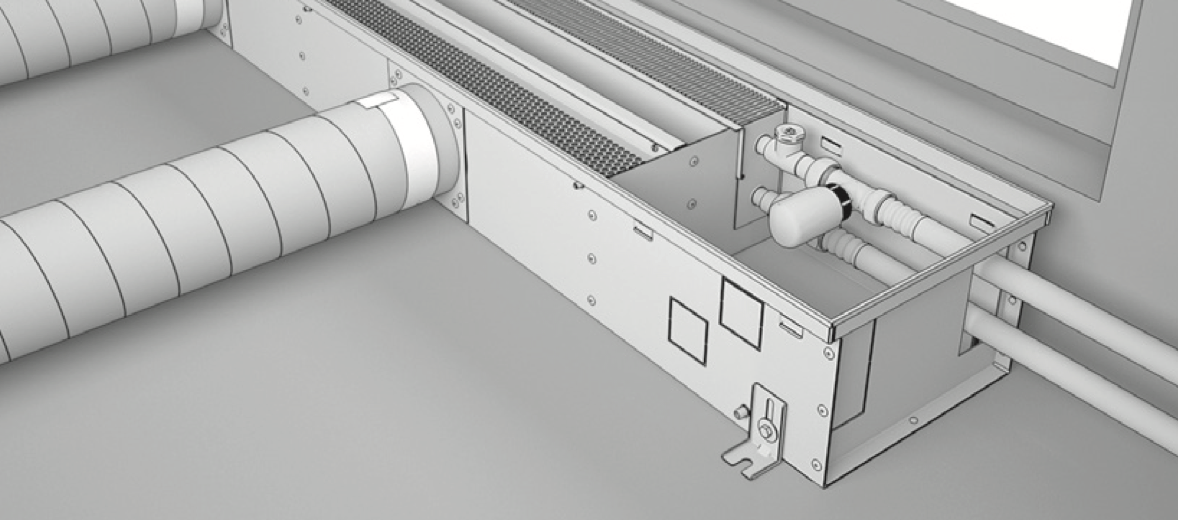

- Удалите заглушки в корпусе конвектора с той стороны, где планируется произвести подвод трубопроводов.

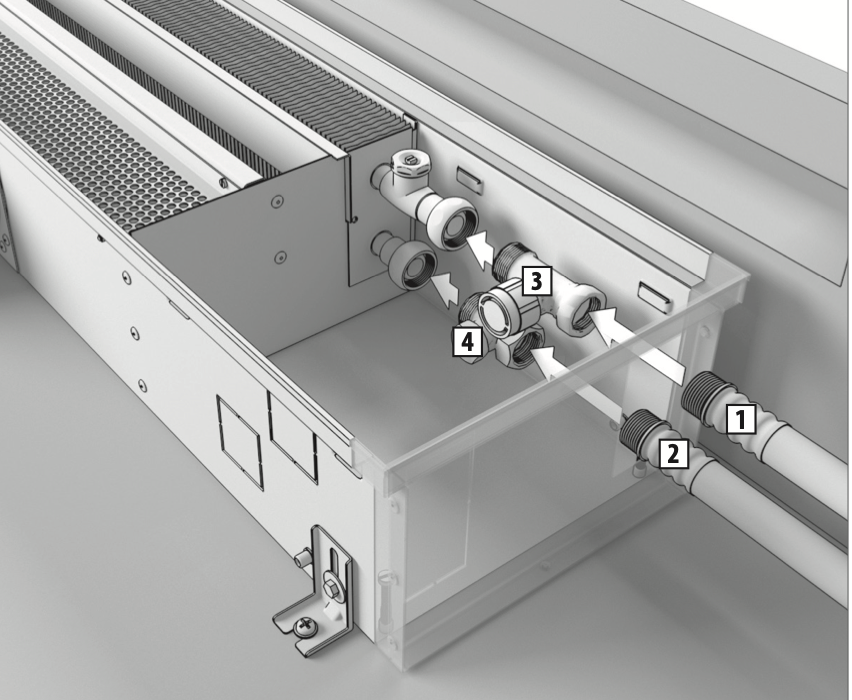

- Установите термостатический вентиль 3 (тип 701301) на подающую линию и запорный вентиль 4 (тип 701311) на обратную линию.
- Подключите подающий 1 и обратный 2 трубопроводы.
- Проведите гидравлические испытания системы отопления.
Используемое соединение вентиля и фитинга теплообменника G 3/4" «евроконус» не требует герметизации льном и герметиком. Уплотнение осуществляется за счет конуса, через резиновое кольцо
Обращайте внимание на направление движения теплоносителя, указанное на термостатическом вентиле.
Гидравлические испытания должны проводиться давлением, не превышающим 25 бар.
Монтаж приводов в соответсвии со схемой регулирования тепловой мощности
 |

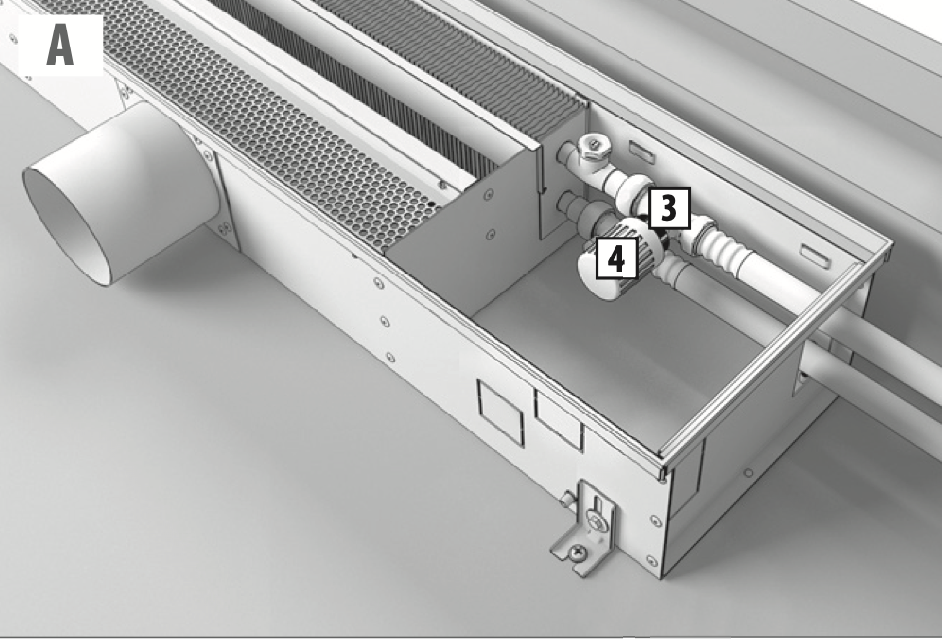

Схема с ручным регулированием. |
 |

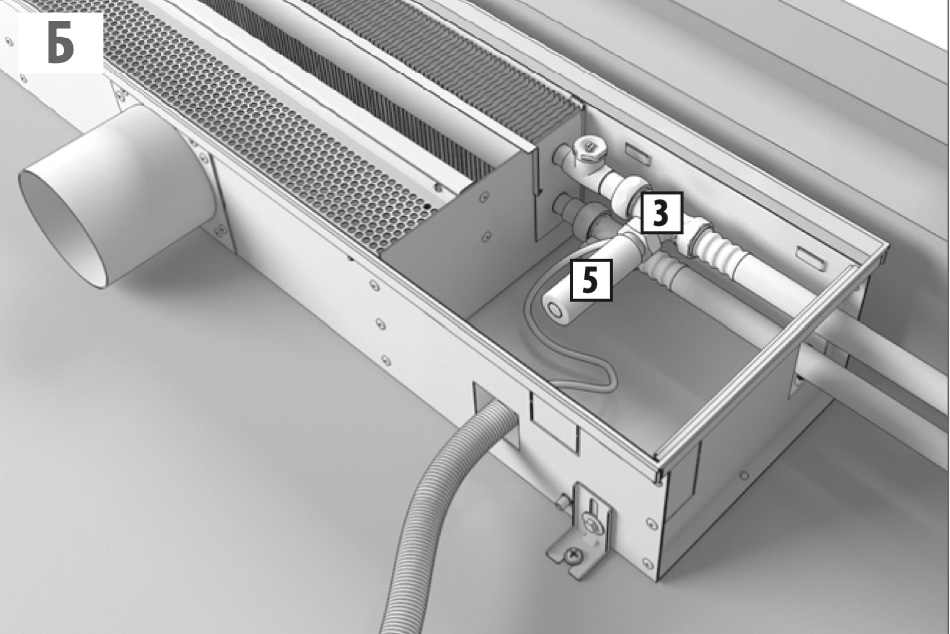

Схема регулирования термостатом с дистанционной настройкой.
Во избежание повреждения, капиллярную трубку термостата с дистанционной настройкой прокладывайте в гофрированной пластиковой трубке. |
 |

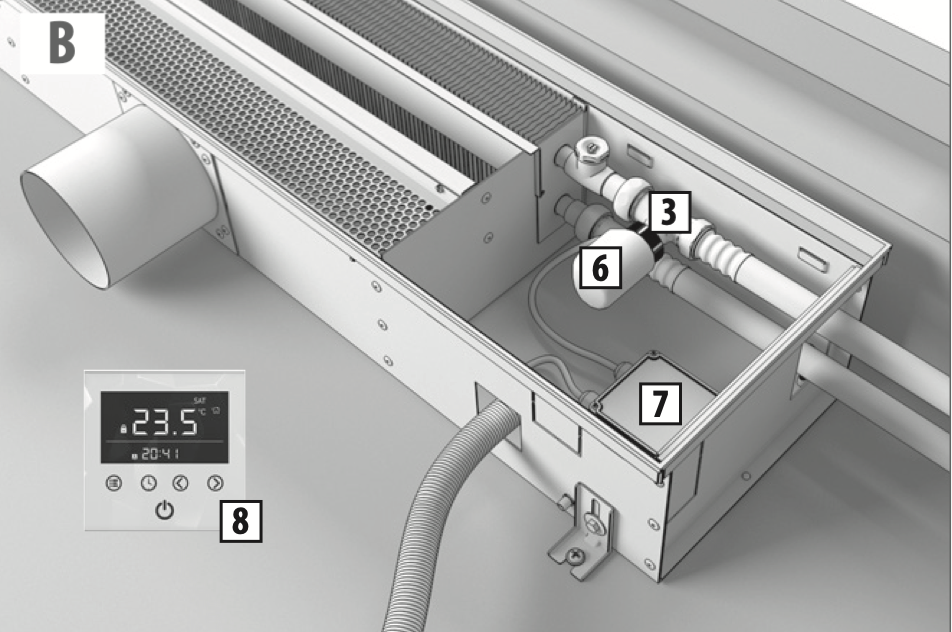

Схема регулирования с настенным регулятором. Возможно подключение нескольких сервоприводов 6 (не более 10 шт.) к настенному регулятору 8. Прокладывайте электрические силовые кабели в гофрированной пластиковой трубе. Для соединения электрических кабелей используйте монтажно-распределительную коробку 7 (в комплект поставки не входит).
Для правильного размещения и подключения настенного регулятора используйте инструкцию. Не устанавливайте настенный регулятор в зоны попадания прямых солнечных лучей, над отопительными приборами, над окнами и дверьми. |
Подключение воздуховодов
Подведите воздуховоды приточной вентиляции согласно проекту ВК и подключите к вводным патрубкам конвектора. Зафиксируйте воздуховоды монтажными хомутами или вентиляционным скотчем. При необходимости, теплоизолируйте воздуховоды.
Регулировка приторного воздуха

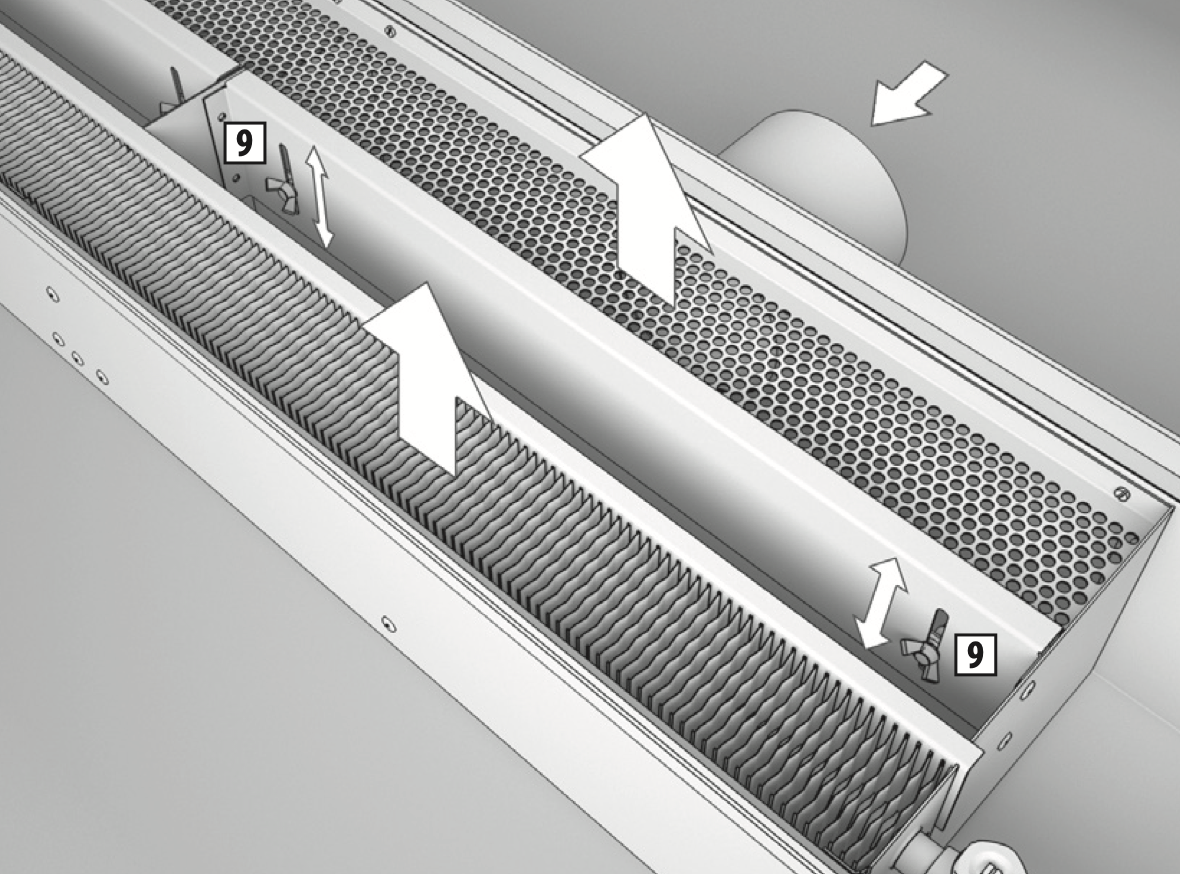

В конвекторе реализована возможность регулирования распределения приточного воздуха в зону теплообменника и в пленумную коробку. Регулирование осуществляется поднятием / опусканием шиберной заслонки 9. При опущенной шиберной заслонке поток приточного воздуха выходит через перфорацию пленумной коробки. При поднятой заслонке поток приточного воздуха проходит через теплообменник конвектора.
Заливка бетонного пола
Перед заливкой бетонного пола проверьте:
- правильность установки конвектора в уровень пола;
- надежность фиксации корпуса конвектора к полу;
- подключение подающего и обратного трубопроводов, термостатического и запорного вентилей;
- работоспособность системы регулирования.
Во избежании попадания цементного раствора внутрь корпуса конвектора, закройте и уплотните все отверстия. Защитите алюминиевый бортик конвектора от возможного повреждения малярным скотчем.

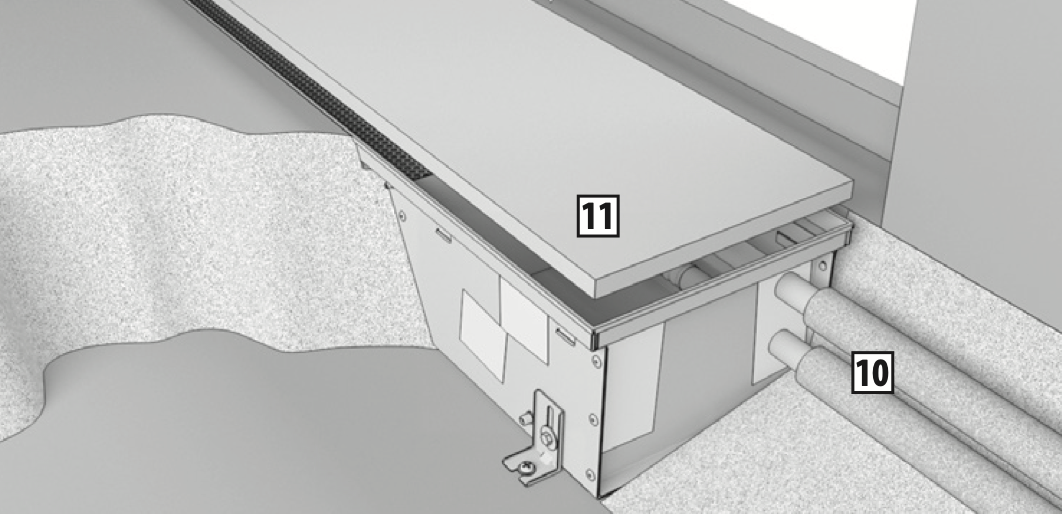

Теплоизолируйте подающий и обратный трубопроводы 10.
При необходимости, накройте корпус конвектора защитной крышкой 11 (в комплект поставки не входит).
Не допускайте попадание цемента на решетку и декоративную рамку конвектора. Возможно ее повреждение.
Монтаж с регулируемым полом
Укладка напольного покрытия

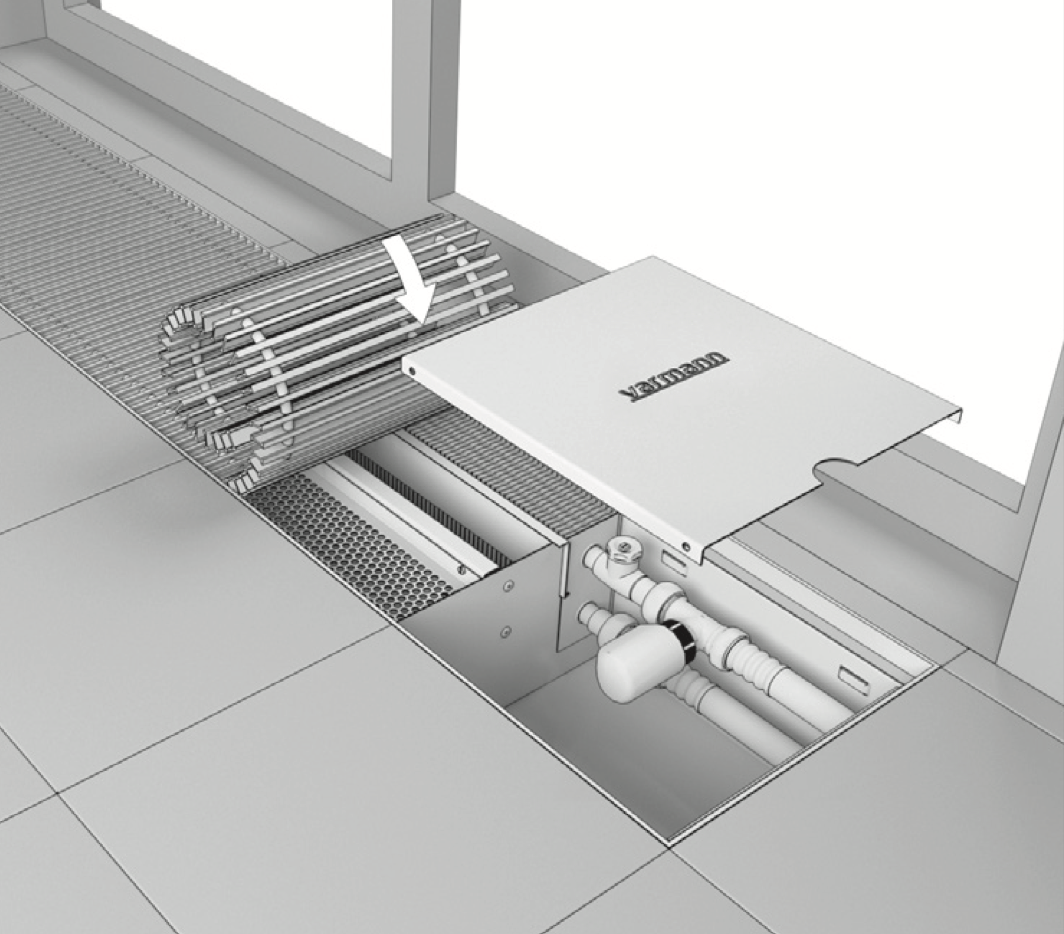

После затвердевания цемента уложите напольное покрытие.
- Снимите защитную крышку.
- Уложите декоративную решетку конвектора.
- Конвектор готов к эксплуатации.
Рекомендуется производить очистку конвектора в начале отопительного сезона. Очистка осуществляется пылесосом или влажной уборкой.

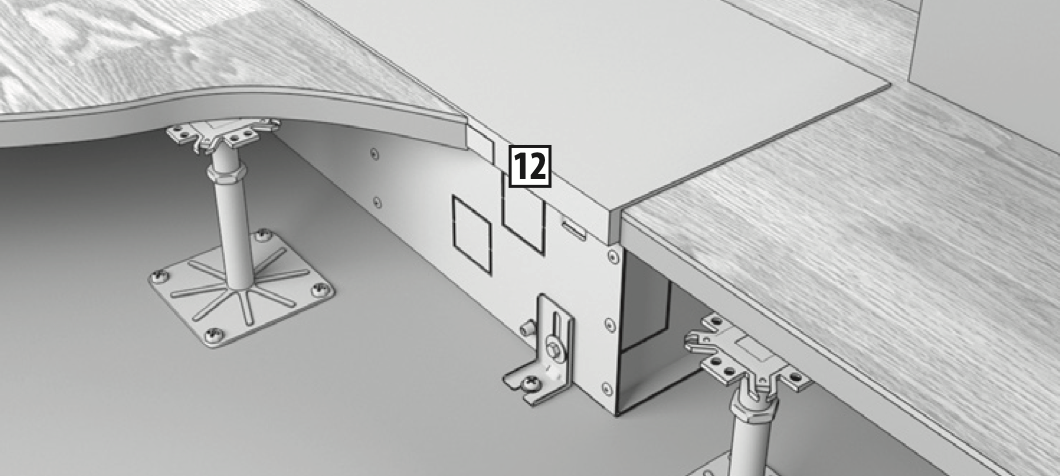

При установке конвектора с регулируемым полом в месте стыка используйте компенсационные швы 12.
Не допускайте, чтобы корпус конвектора испытывал нагрузки со стороны пола. При использовании расширяющихся напольных покрытий, например паркета, а также системы “теплый пол”, необходимо устанавливать в месте стыка рамки конвектора с покрытием компенсационные швы, например пробковую, либо резиновую полосу 12. При влажной уборке не допускайте попадания воды на элементы, подключенные к электрической сети.
При очистке решетки и корпуса конвектора не используйте абразивных материалов, растворителей, кислотных и щелочесодержащих моющих средств.
