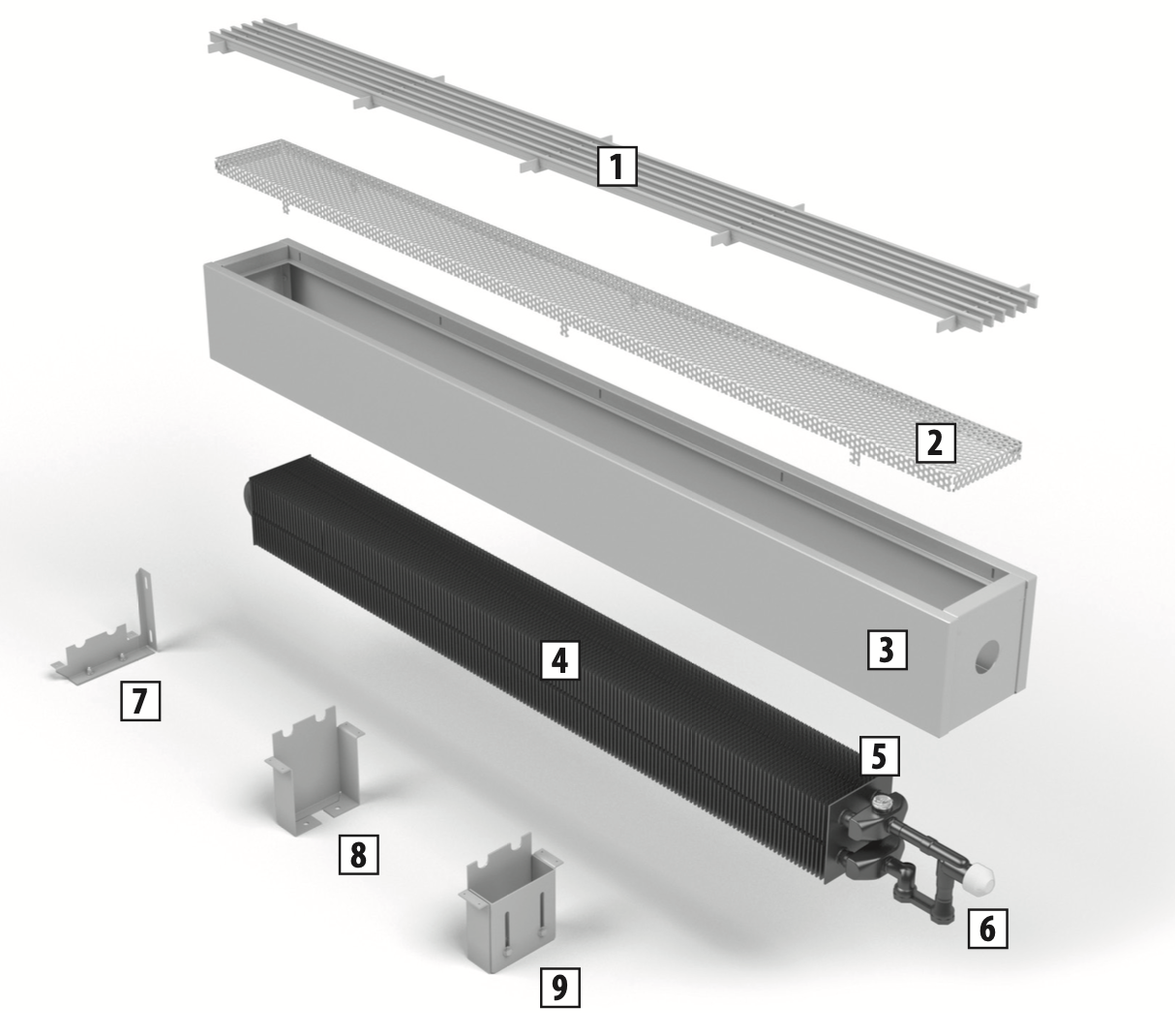

- Решетка
- Перфорированная крышка
- Корпус
- Теплообменник
- Воздухоспускной клапан
- Встроенный термостатический вентиль (при нижнем подключении)
- Консоль настенного монтажа
- Консоль напольного монтажа
- Регулируемая консоль напольного монтажа
|
 |
Общие рекомендации
Конвектор MiniKon подходит для эксплуатации в однотрубных и двухтрубных системах водяного отопления с принудительной циркуляцией теплоносителя в любых типах зданий.
Монтаж конвектора должен производиться специализированной монтажной организацией, имеющей лицензию и соответствующее разрешение для проведения данного вида работ, согласно требованиям СП 60.13330.2016 - «Отопление, вентиляция и кондиционирование воздуха», СП 73.13330.2016 - «Внутренние санитарно-технические системы», СП 40-108-2004 - «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий из медных труб» и руководства по монтажу и эксплуатации.
После окончания монтажа должны быть проведены гидравлические испытания и составлен акт ввода конвектора в эксплуатацию.
Качество теплоносителя должно отвечать требованиям, приведенным в СО 153-4.20.501-2003 - «Правила технической эксплуатации электрических станций и сетей РФ», СП 40-108-2004 - «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий из медных труб».
Параметры эксплуатации:
- максимальное рабочее давление — 16 бар;
- максимальное давление гидравлических испытаний — 25 бар;
- максимальная температура теплоносителя — 130 °С.
Следует избегать эксплуатации конвектора в системах отопления с излишним содержанием кислорода. Содержание кислорода в теплоносителе должно быть ниже 0,1 мг/л.
Допускается эксплуатация конвектора с применением антифриза в качестве теплоносителя. Антифриз должен быть предназначен для применения в системах отопления и строго соответствовать требованиям технических условий.
Конвектор должен быть постоянно заполнен водой как в отопительные, так и в межотопительные периоды.
Опорожнение системы отопления допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 суток в течение года (согласно ГОСТ 31311-2005 - «Приборы отопительные. - Общие технические условия»).
Монтаж конвектора должен быть произведен с обязательной возможностью перекрытия входа и выхода теплоносителя посредством установки запорно-регулирующей арматуры.
Следует обратить внимание, что стандартная запорно-регулирующая арматура рассчитана на рабочее давление до 10 бар. При эксплуатации конвектора в системах отопления с давлением выше 10 бар, необходимо предусмотреть установку запорно-регулирующей арматуры на повышенное давление.
При подключении конвектора к системе отопления соблюдайте направление движения теплоносителя, представленное в схемах каталога производителя и руководстве по монтажу и эксплуатации.
При отключении конвектора от системы отопления следует открыть воздухоспускной клапан и сбросить давление.
Не допускается эксплуатация конвектора в условиях, приводящих к замерзанию в нем теплоносителя.

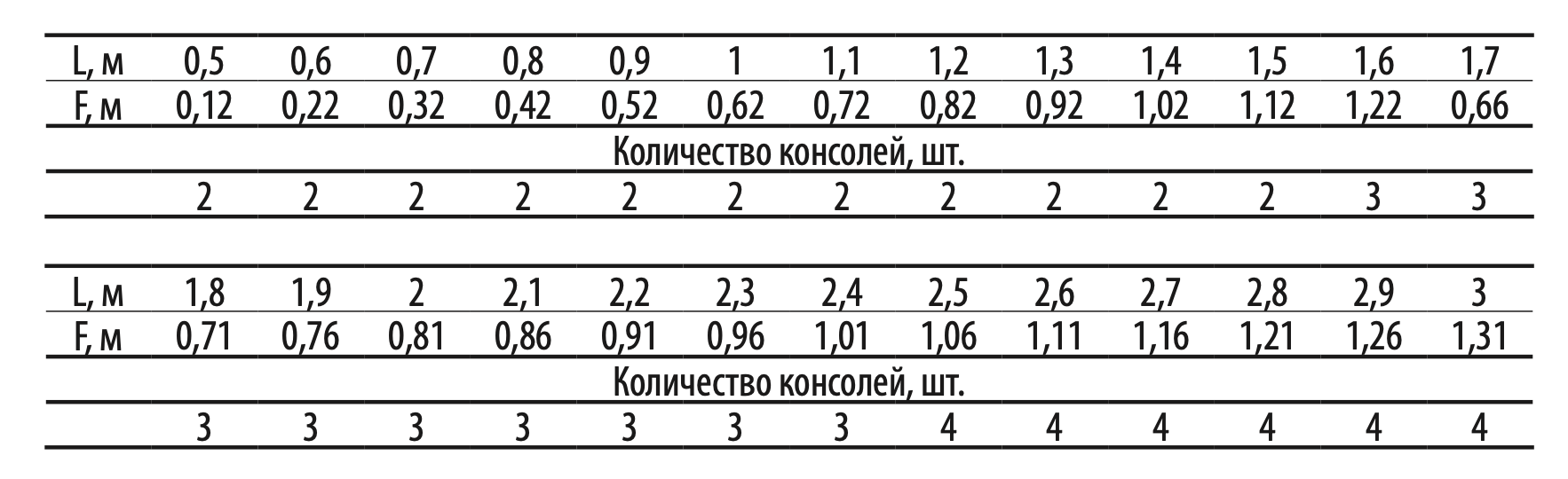

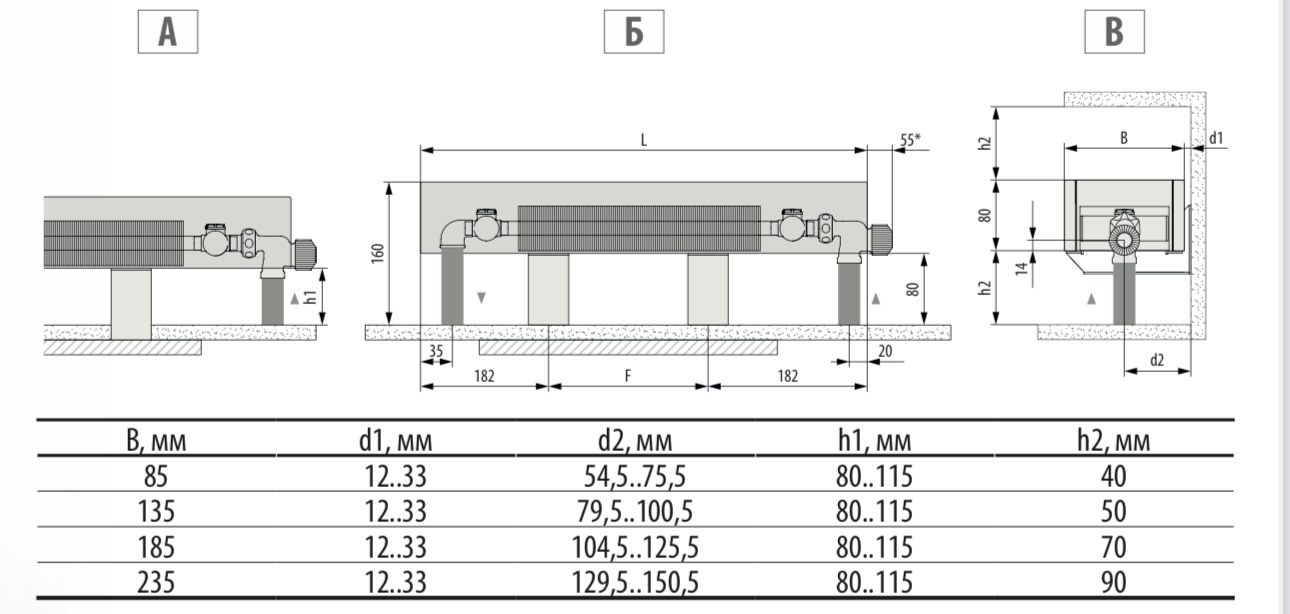

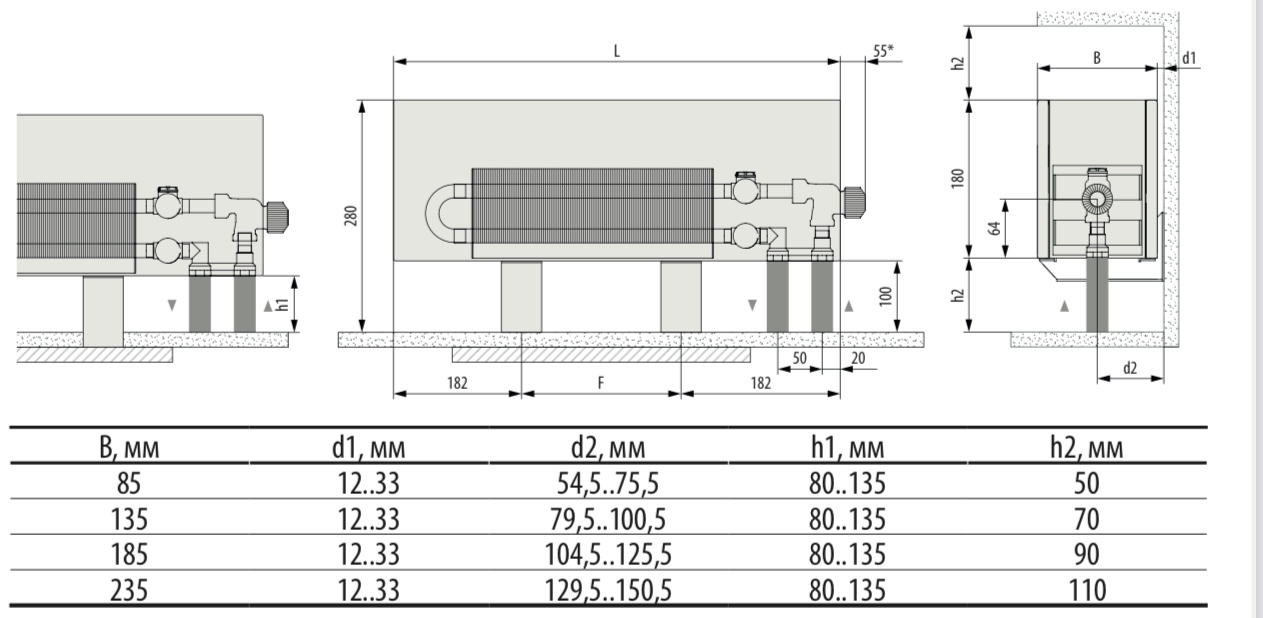

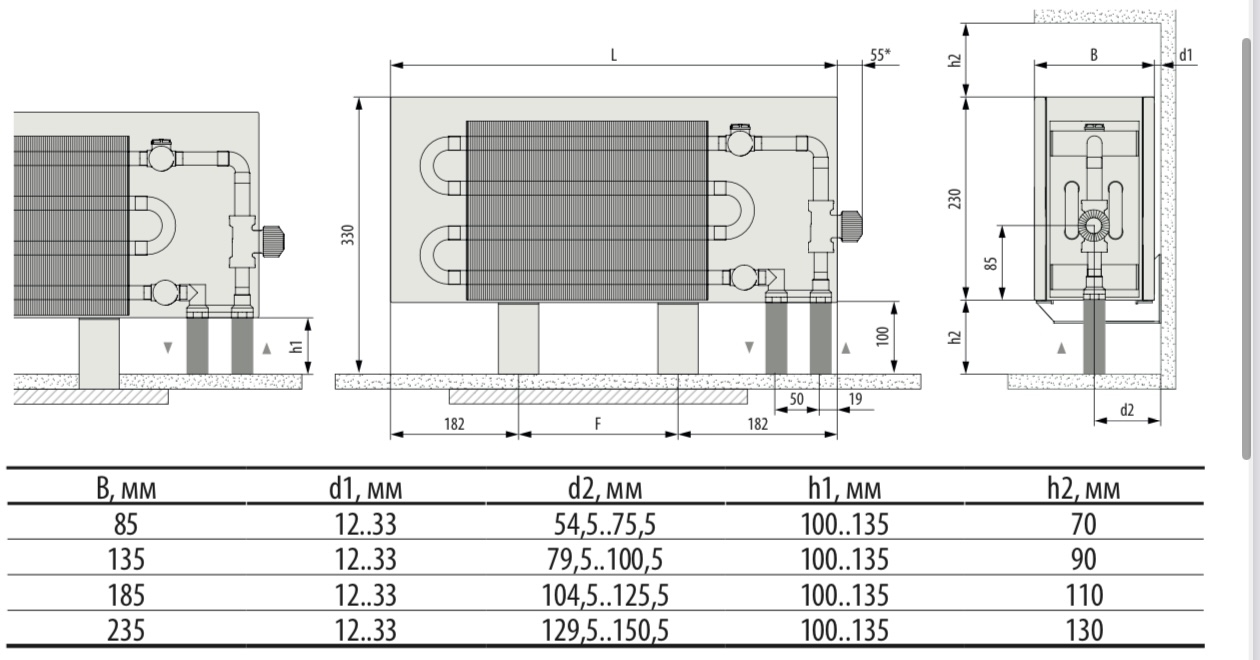

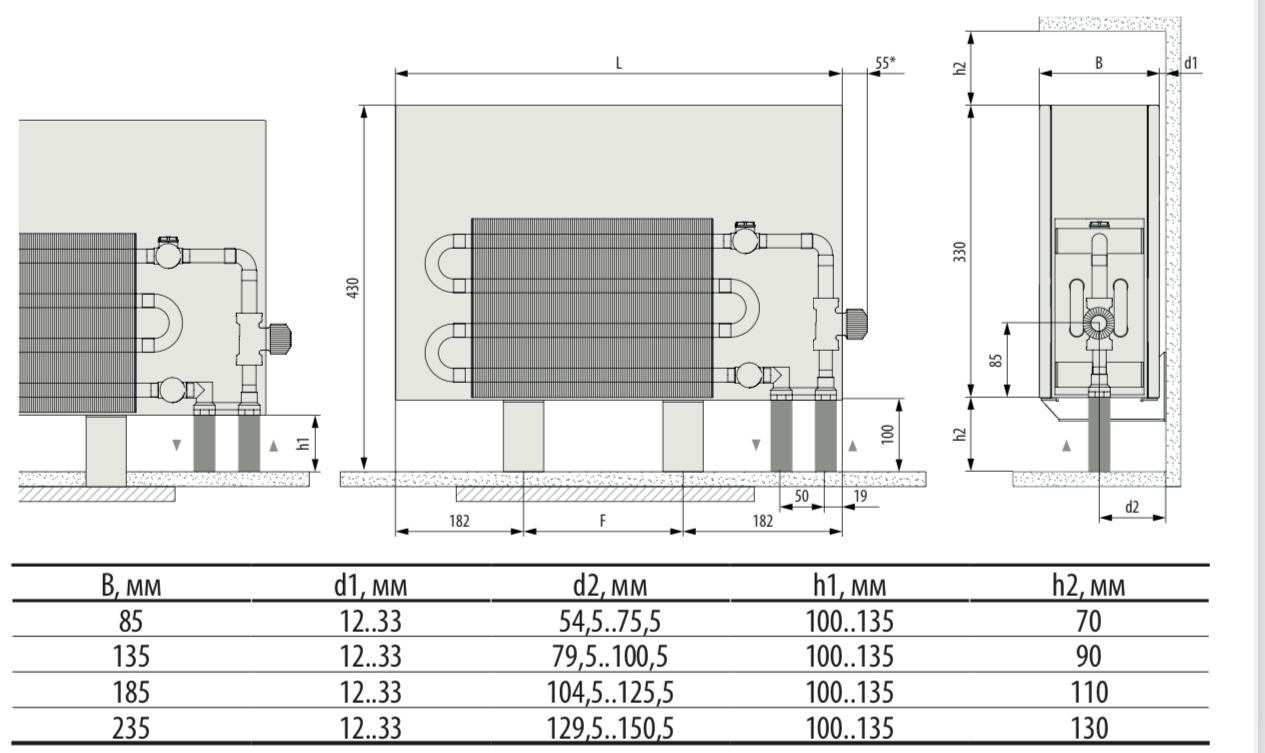

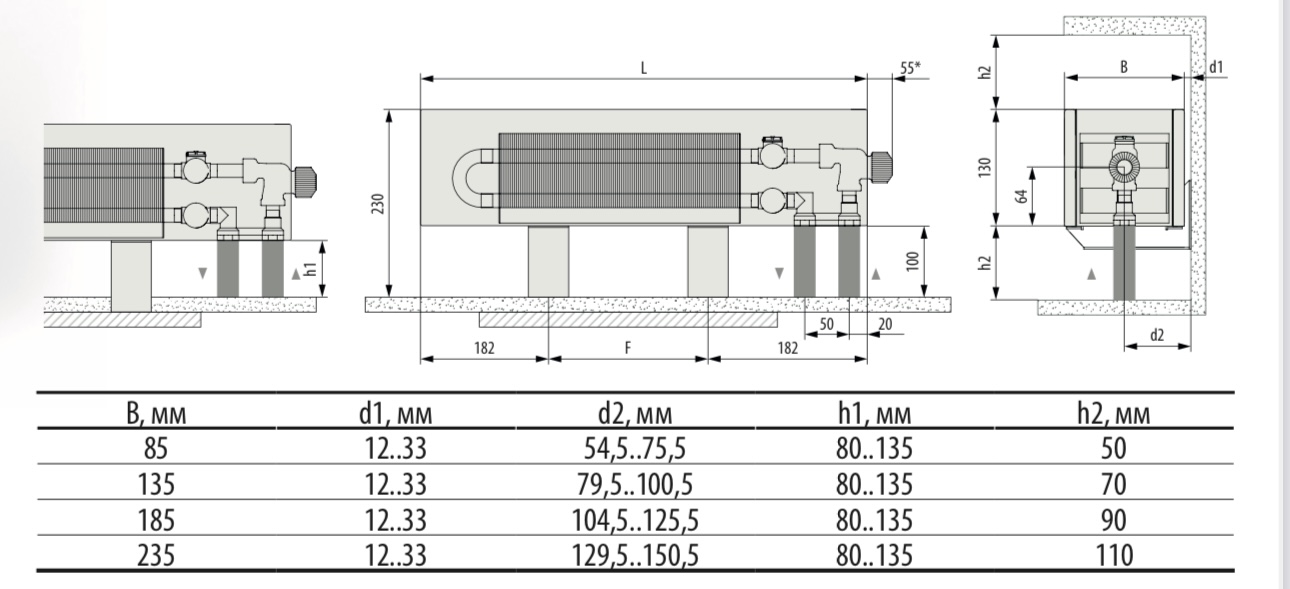

Габаритные и присоединительные размеры
Руководство по монтажу конвекторов MiniKon с консолями напольного монтажа
 |
 |
 |
РАЗМЕЩЕНИЕ КОНВЕКТОРА
Распакуйте конвектор.
Разместите конвектор по центру окна в соответствии с требованиями проекта системы отопления, дизайн-проекта помещения, заказного чертежа.
|
РАЗМЕТКА МОНТАЖНЫХ ОТВЕРСТИЙ

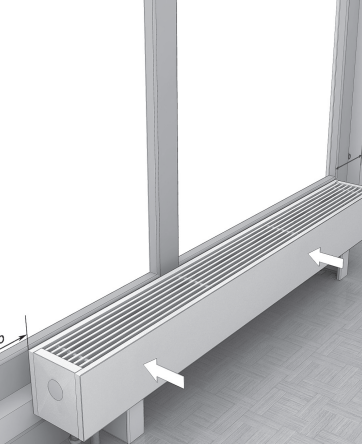

Разместите конвектор, учитывая монтажные отверстия под напольные консоли.
Просверлите в полу отверстия Ø8 мм под дюбели.
|

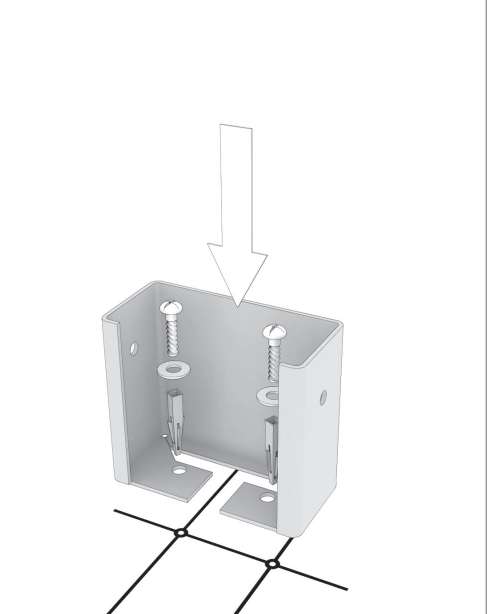

УСТАНОВКА НАПОЛЬНЫХ КОНСОЛЕЙ
Перед установкой напольных консолей убедитесь, что:
- расстояние от окна до края конвектора одинаково по всей его длине;
- конвектор установлен горизонтально относительно поверхности пола;

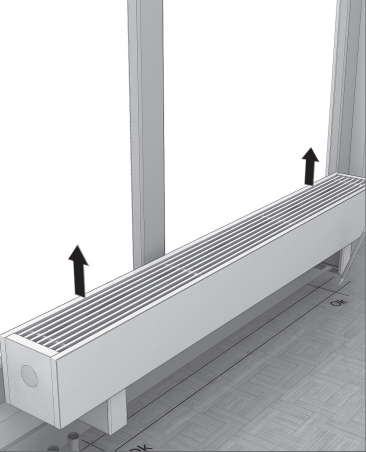

Открутите винты крепления корпуса конвектора и напольных консолей, а затем снимите корпус.
Установите напольные консоли на пол таким образом, чтобы их полые части смотрели внутрь конвектора (к центру) и зафиксируйте их винтами Ø5 мм к полу.
|
 |
 |
 |

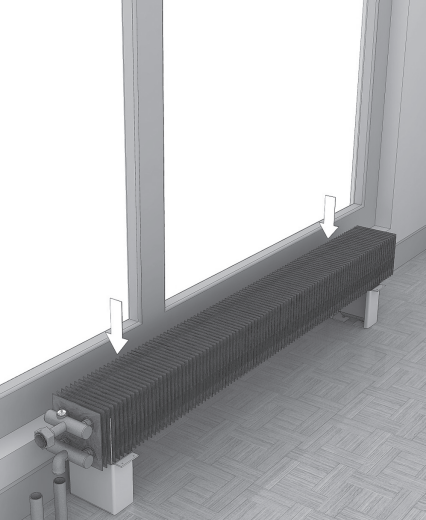

УСТАНОВКА ТЕПЛООБМЕННИКА

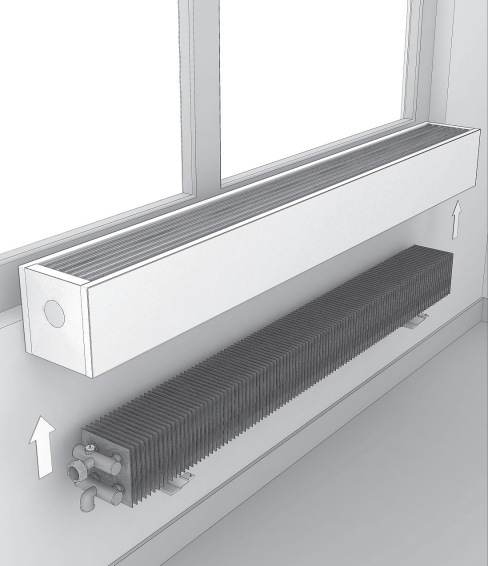

Установите теплообменник конвектора на напольные консоли так,
чтобы оси подающего и обратного трубопроводов системы отопления
были соосны с узлом подключения теплообменника
|

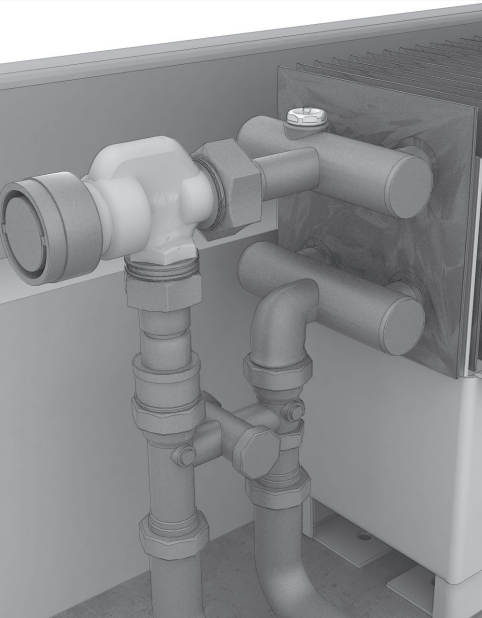

МОНТАЖ ВЕНТИЛЕЙ И ПОДВОД ТРУБ

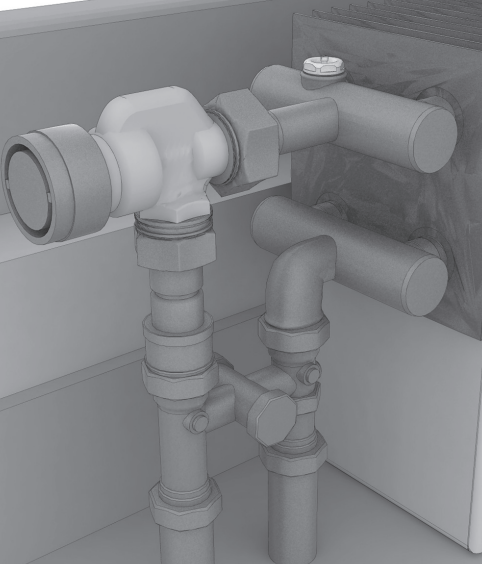

Установите термостатический вентиль на подающую линию и запорный
вентиль на обратную линию при боковом подключении конвектора, либо
H-образную гарнитуру прямого/углового исполнения при нижнем подключении конвектора в соответствии с трассировкой труб системы отопления.
Присоедините подающий и обратный трубопроводы системы отопления.
Проведите гидравлические испытания системы отопления
|

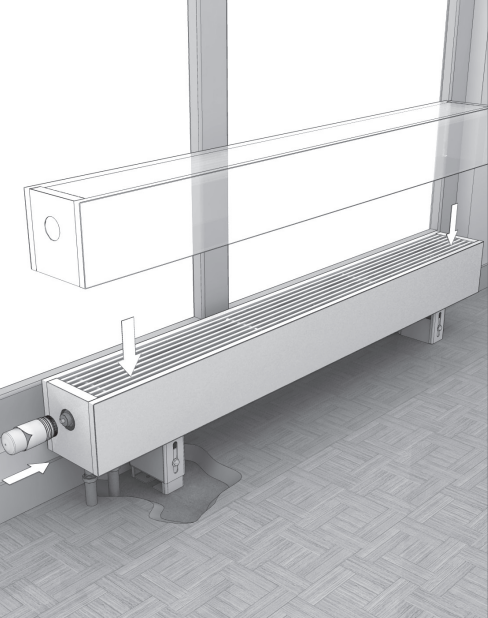

УСТАНОВКА КОРПУСА КОНВЕКТОРА
Установите корпус конвектора и зафиксируйте его винтами на
установленных напольных консолях.
Установите привод на термостатический вентиль в соответствии с
выбранной схемой регулирования.
Термостатическая схема регулирования:
– термостатическая головка (тип 702721-цвет по RAL);
– термостат с дистанционным управлением (тип 702311).
Схема регулирования с настенным регулятором:
– термоэлектрический сервопривод (тип 702361);
– настенный регулятор (тип 703101/703102)
|
Руководство по монтажу конвекторов MiniKon с регулируемыми консолями напольного монтажа
 |
 |
 |
РАЗМЕЩЕНИЕ КОНВЕКТОРА
Распакуйте конвектор.
Разместите конвектор по центру окна в соответствии с требованиями проекта системы отопления, дизайн-проекта помещения, заказного чертежа.
|
РАЗМЕТКА МОНТАЖНЫХ ОТВЕРСТИЙ

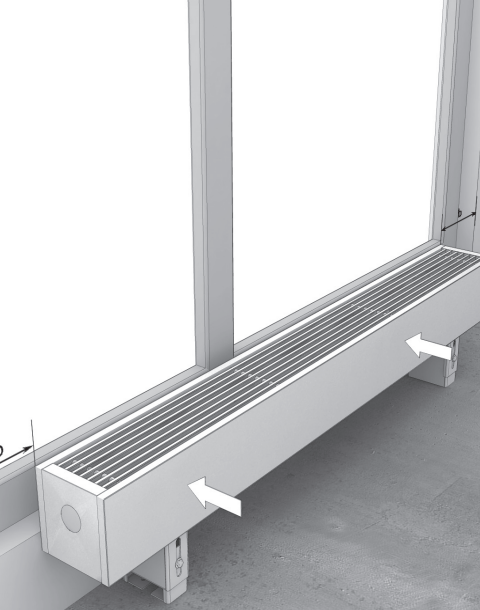

Разместите конвектор, учитывая монтажные отверстия под напольные консоли.
Просверлите в полу отверстия Ø8 мм под дюбели.
|

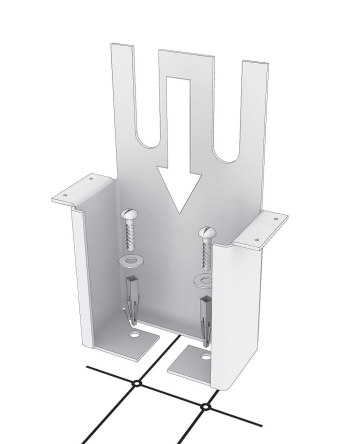

УСТАНОВКА НАПОЛЬНЫХ КОНСОЛЕЙ
Перед установкой напольных консолей убедитесь, что:
- расстояние от окна до края конвектора одинаково по всей его длине;
- конвектор установлен горизонтально относительно поверхности пола;
- выведенные трубы соосны с узлом подключения конвектора.
Открутите винты, соединяющие две части у регулируемых напольных
консолей и снимите их нижние части.
Установите нижние части регулируемых напольных консолей на пол
таким образом, чтобы их полые части смотрели наружу конвектора (от
центра) и зафиксируйте их винтами Ø5 мм к полу.
|
 |
 |
 |
УСТАНОВКА ТЕПЛООБМЕННИКА

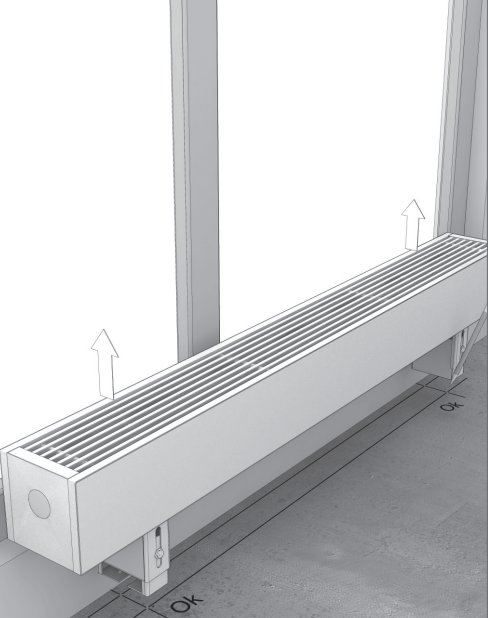

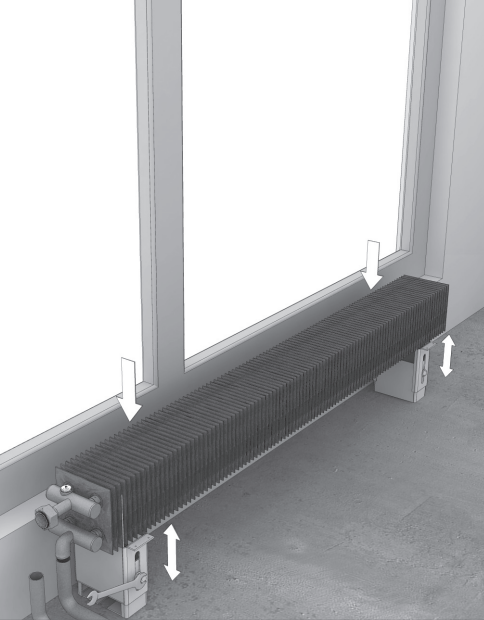

Установите конвектор, поместив верхние части регулируемых напольных
консолей в установленные на пол нижние части.
Отрегулируйте и установите высоту консолей так, чтобы конвектор был
расположен горизонтально относительно поверхности пола, выдерживая
минимальные расстояния h1 (в зависимости от типоразмера конвектора),
указанные на стр. 1 настоящего руководства.
Жестко зафиксируйте регулировочные напольные консоли винтами.
Открутите винты крепления консолей и корпуса конвектора, а затем
снимите корпус.
|
МОНТАЖ ВЕНТИЛЕЙ И ПОДВОД ТРУБ

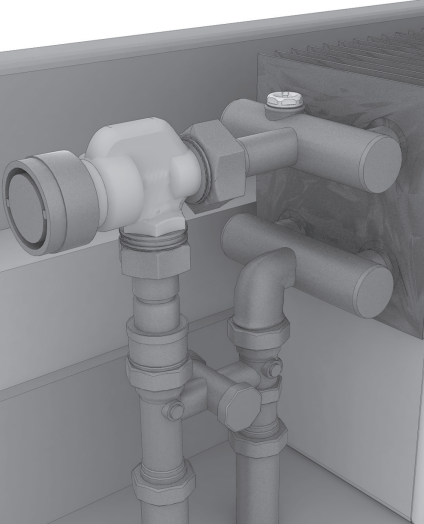

Установите термостатический вентиль на подающую линию и запорный
вентиль на обратную линию при боковом подключении конвектора, либо
H-образную гарнитуру прямого/углового исполнения при нижнем подключении конвектора в соответствии с трассировкой труб системы отопления.
Присоедините подающий и обратный трубопроводы системы отопления.
Проведите гидравлические испытания системы отопления.
|

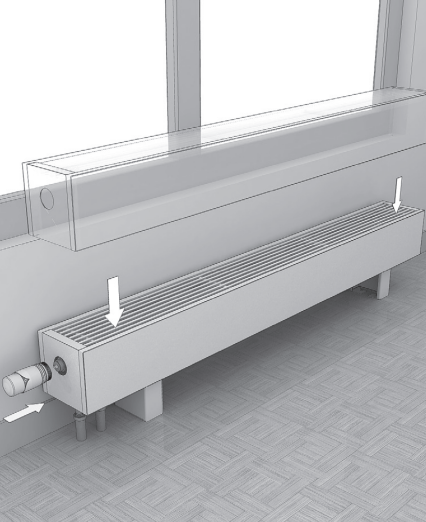

УСТАНОВКА КОРПУСА КОНВЕКТОРА
Установите корпус конвектора и зафиксируйте его винтами на
установленных регулируемых напольных консолях.
Установите привод на термостатический вентиль в соответствии с
выбранной схемой регулирования.
Термостатическая схема регулирования:
– термостатическая головка (тип 702721-цвет по RAL);
– термостат с дистанционным управлением (тип 702311).
Схема регулирования с настенным регулятором:
– термоэлектрический сервопривод (тип 702361);
– настенный регулятор (тип 703101/703102).
|
Руководство по монтажу конвекторов MiniKon с консолями настенного монтажа
 |
 |
 |
РАЗМЕЩЕНИЕ КОНВЕКТОРА
Распакуйте конвектор.

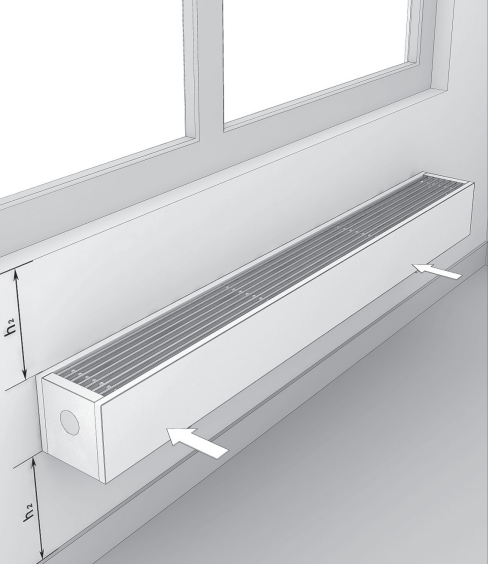

Разместите конвектор по центру окна в соответствии с требованиями
проекта системы отопления, дизайн-проекта помещения, заказному
чертежу, выдерживая минимальные расстояния h1 и h2 (в зависимости от
типоразмера конвектора), указанные на стр. 1 настоящего руководства.

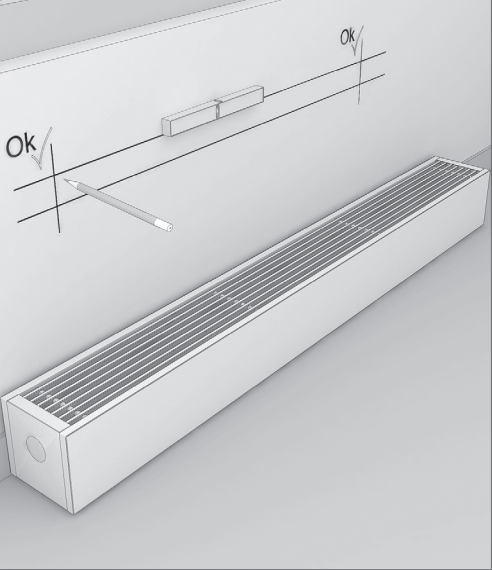

Отметьте расположение конвектора на стене.
|
РАЗМЕТКА МОНТАЖНЫХ ОТВЕРСТИЙ
Разместите конвектор, учитывая монтажные отверстия под настенные
консоли.
Просверлите в стене отверстия Ø8 мм под дюбели.

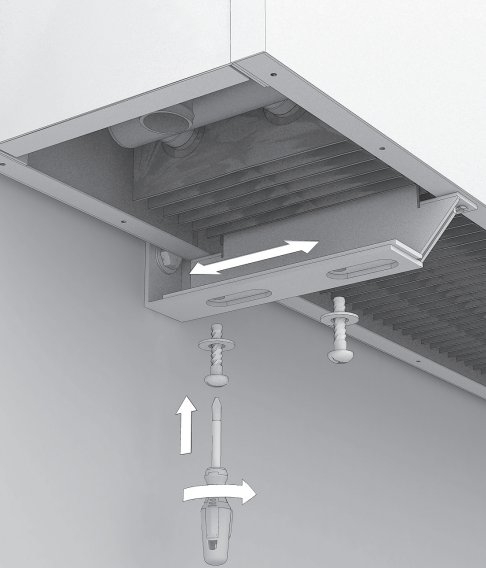

Установите консоли и затяните их винтами Ø5 мм.
|
УСТАНОВКА НАСТЕННЫХ КОНСОЛЕЙ
Установите конвектор на настенные консоли и зафиксируйте их винтами
через стяжные шайбы.
Убедитесь, что расстояние между конвектором и стеной одинаковое
по всей его длине, при необходимости отрегулируйте.
Затяните винты на настенных консолях.
|
 |
 |
|
МОНТАЖ КОНВЕКТОРА НА СТЕНУ
Перед демонтажем корпуса конвектора убедитесь, что:
- конвектор жестко закреплен на настенных консолях;
- корпус конвектора расположен горизонтально относительно уровня пола;
- расстояние от стены до края конвектора одинаково по всей его длине.
Открутите винты крепления корпуса конвектора и настенных консолей, а затем снимите корпус.
|
МОНТАЖ ВЕНТИЛЕЙ И ПОДВОД ТРУБ
Установите термостатический вентиль на подающую линию и запорный
вентиль на обратную линию при боковом подключении конвектора, либо
H-образную гарнитуру прямого/углового исполнения при нижнем подключении конвектора в соответствии с трассировкой труб системы отопления.
Присоедините подающий и обратный трубопроводы системы отопления.
Проведите гидравлические испытания системы отопления.
|
УСТАНОВКА КОРПУСА КОНВЕКТОРА
Установите корпус конвектора и зафиксируйте его винтами на установленных настенных консолях.
Установите привод на термостатический вентиль в соответствии с выбранной схемой регулирования.
Термостатическая схема регулирования:
– термостатическая головка (тип 702721-цвет по RAL);
– термостат с дистанционным управлением (тип 702311).
Схема регулирования с настенным регулятором:
– термоэлектрический сервопривод (тип 702361);
– настенный регулятор (тип 703101/703102).
|
