Руководство по монтажу и эксплуатации конвекторов с естественной конвекцией Ntherm

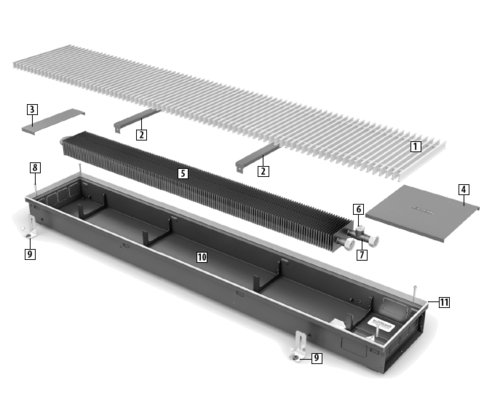

Комплект поставки

Решетка Ребра жесткости Декоративная крышка Декоративная крышка Теплообменник Воздухоспускной клапан Узел подключения Регулировочные винты Фиксирующие ножки Корпус конвектора Декоративная рамка

---

Общие рекомендации

Монтаж конвектора должен производиться специализированной монтажной организацией, имеющей лицензию и соответствующее разрешение для проведения данного вида работ, согласно требованиям СП 60.13330.2016, СП 73.13330.2016, СП 40-108-2004 и настоящего руководства по монтажу и эксплуатации.

После окончания монтажа должны быть проведены гидравлические испытания и составлен акт ввода конвектора в эксплуатацию. Качество теплоносителя должно отвечать требованиям, приведенным в СО 153-4.20.501-2003 и СП 40-108-2004.

Параметры эксплуатации:

• максимальное рабочее давление — 16 бар;
• максимальное давление гидравлических испытаний — 25 бар;
• максимальная температура теплоносителя — 130 °C.

Следует избегать эксплуатации конвектора в системах отопления с излишним содержанием кислорода. Содержание кислорода в теплоносителе должно быть ниже 0,1 мг/л. Допускается эксплуатация конвектора с применением антифриза в качестве теплоносителя. Антифриз должен быть предназначен для применения в системах отопления и строго соответствовать требованиям технических условий.

Конвектор должен быть постоянно заполнен водой как в отопительные, так и в межотопительные периоды. Опорожнение системы отопления допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 суток в течение года (согласно ГОСТ 31311-2005). Не допускается эксплуатация конвектора в условиях, приводящих к замерзанию
в нем теплоносителя. Монтаж конвектора должен быть произведен с обязательной возможностью перекрытия входа и выхода теплоносителя посредством установки запорно-регулирующей арматуры.

Для предотвращения гальванической коррозии в системе отопления при использовании трубопроводов из токопроводящих материалов, необходимо установить диэлектрические вставки в зону подключения перед теплообменником конвектора.

Допускается эксплуатация конвектора во влажных помещениях с попаданием небольшого количества влаги, при этом необходимо использовать корпус с дренажными отводами.

Запрещается эксплуатация конвектора в качестве переливного канала при установке в бассейне, а также в помещениях с повышенной запыленностью, взрывоопасной и химически активной средой, разрушающей металлы и изоляцию. При деформации алюминиевых пластин оребрения теплообменника, их необходимо выпрямить для предотвращения снижения тепловой мощности.

---

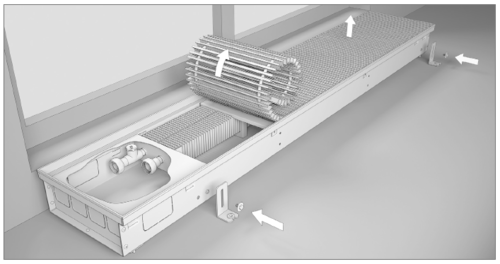

Установка конвектора

• Распакуйте конвектор.
• Разместите конвектор в помещении в соответствии с требованиями проекта системы отопления, дизайн-проекта помещения, заказному чертежу (рекомендуемое расстояние от окна до края конвектора должно составлять 50..250 мм).
• Установите ножки для фиксации конвектора.

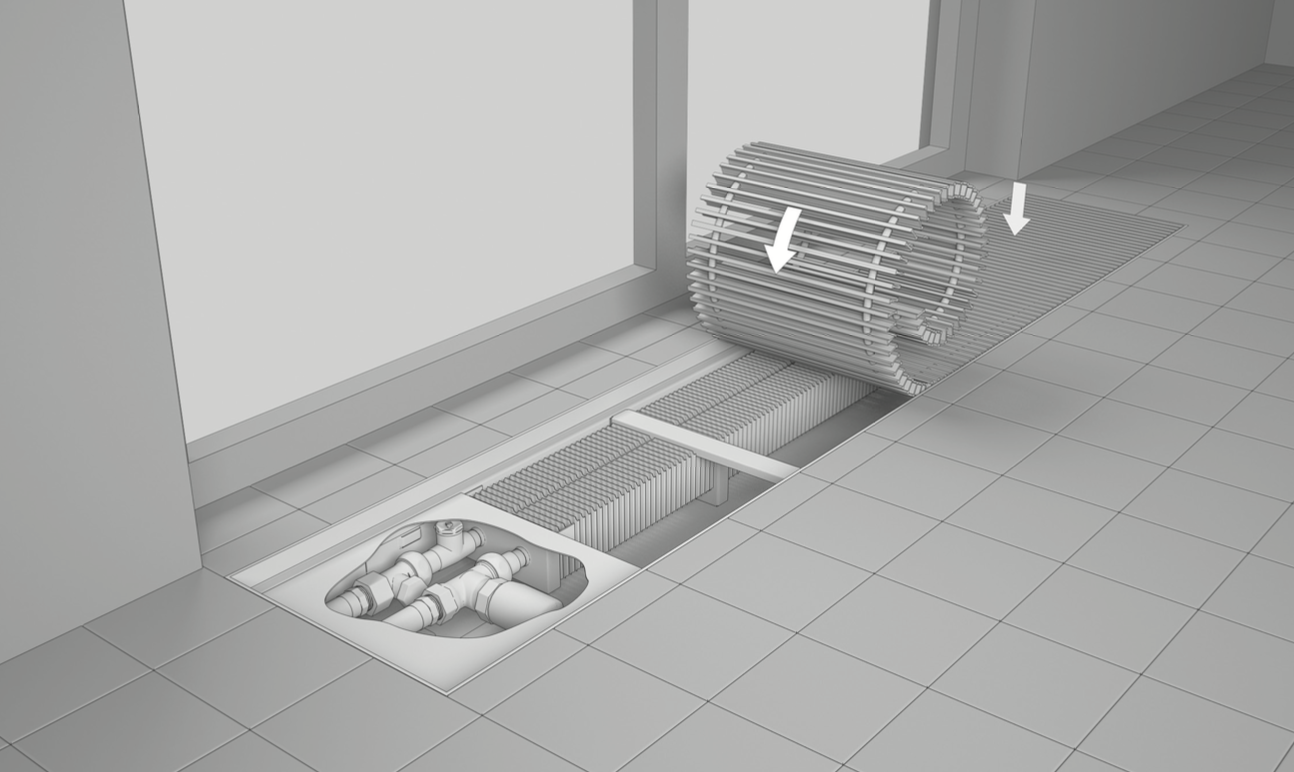

• Снимите декоративную решетку и декоративные крышки.

По умолчанию узел подключения конвектора располагается "справа". Для информативности в руководстве изображен конвектор с подключением "слева". Не используйте при распаковке острые предметы, которые могут повредить элементы конвектора через упаковку. Если конвекторы имеют соединения друг с другом в заказном исполнении, воспользуйтесь дополнительным руководством по монтажу конвекторов в заказном исполнении. Всю недостающую информацию можно получить в технических каталогах компании Varmann.

---

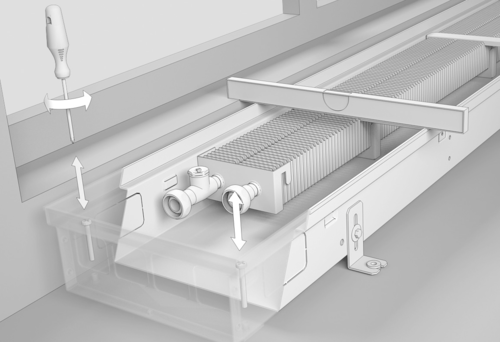

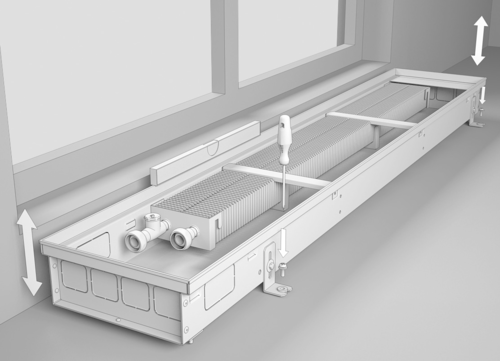

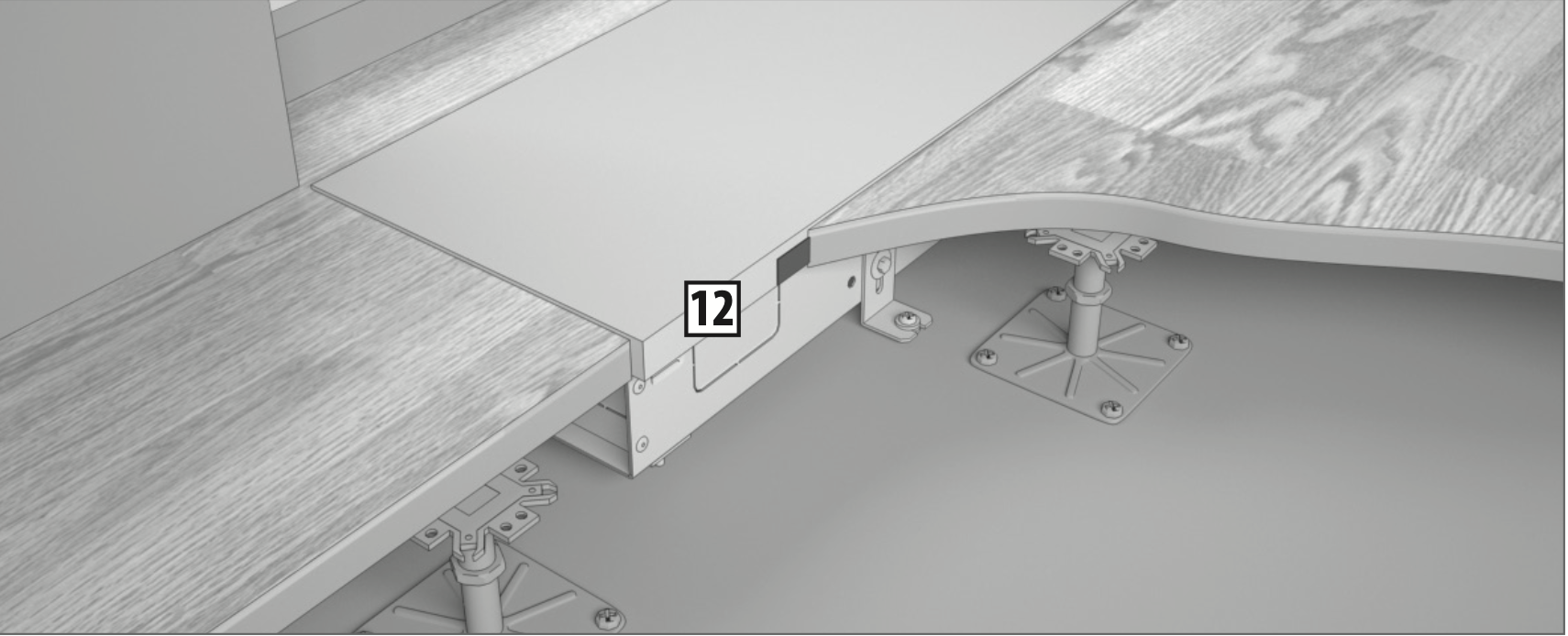

Нивелирование

Используя регулировочные винты, по уровнемеру установите корпус конвектора в горизонтальной плоскости в уровень нулевой отметки готового пола.	Закрепите винтами ножки для фиксации конвектора в полу. Убедитесь, что конвектор жестко закреплен на поверхности пола.

---

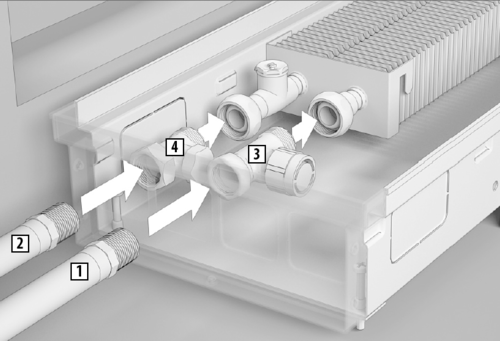

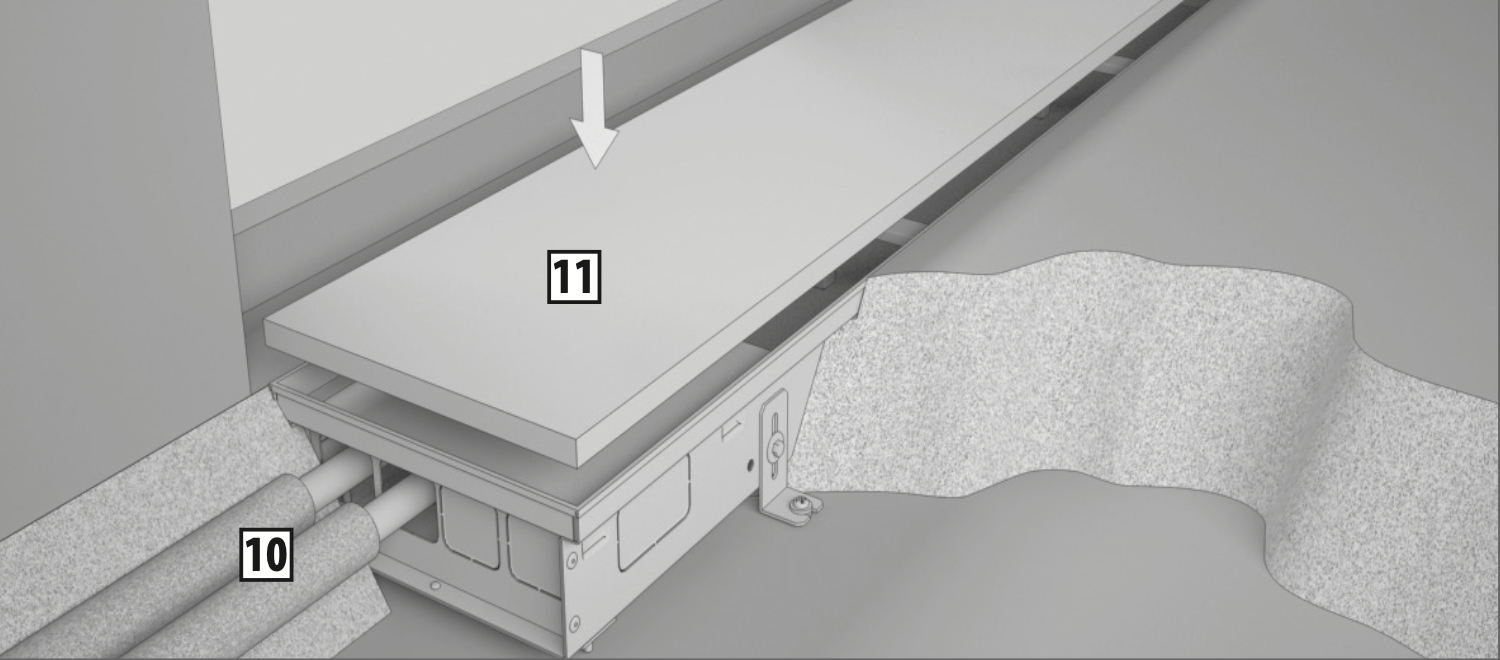

Монтаж и подвод труб

• Для подключения конвекторов используйте термостатический вентиль 3 (тип 701301, прямой) на подающую линию и запорный вентиль 4 (тип 701311, прямой) на обратную линию. Исключением являются типоразмеры конвекторов N140.90, N140.110, N180.90 и N180.110, для подключения которых используйте термостатический вентиль 3 (тип 701303, осевой) на подающую линию и запорный вентиль 4 (тип 701312, угловой) на обратную линию.
• Удалите заглушки в корпусе конвектора с той стороны, где планируется произвести подвод трубопроводов.
• Установите термостатический вентиль 3 на подающую линию и запорный
  вентиль 4 на обратную линию.
• Подключите подающий 1 и обратный 2 трубопроводы.
• Проведите гидравлические испытания системы отопления.

Соединение G 3/4" «евроконус» теплообменника конвектора не требует дополнительной герметизации, уплотнение осуществляется за счет конуса через резиновое кольцо. Обращайте внимание на направление движения теплоносителя, указанное на термостатическом вентиле.

---

Монтаж приводов в соответствии со схемой регулирования тепловой мощности

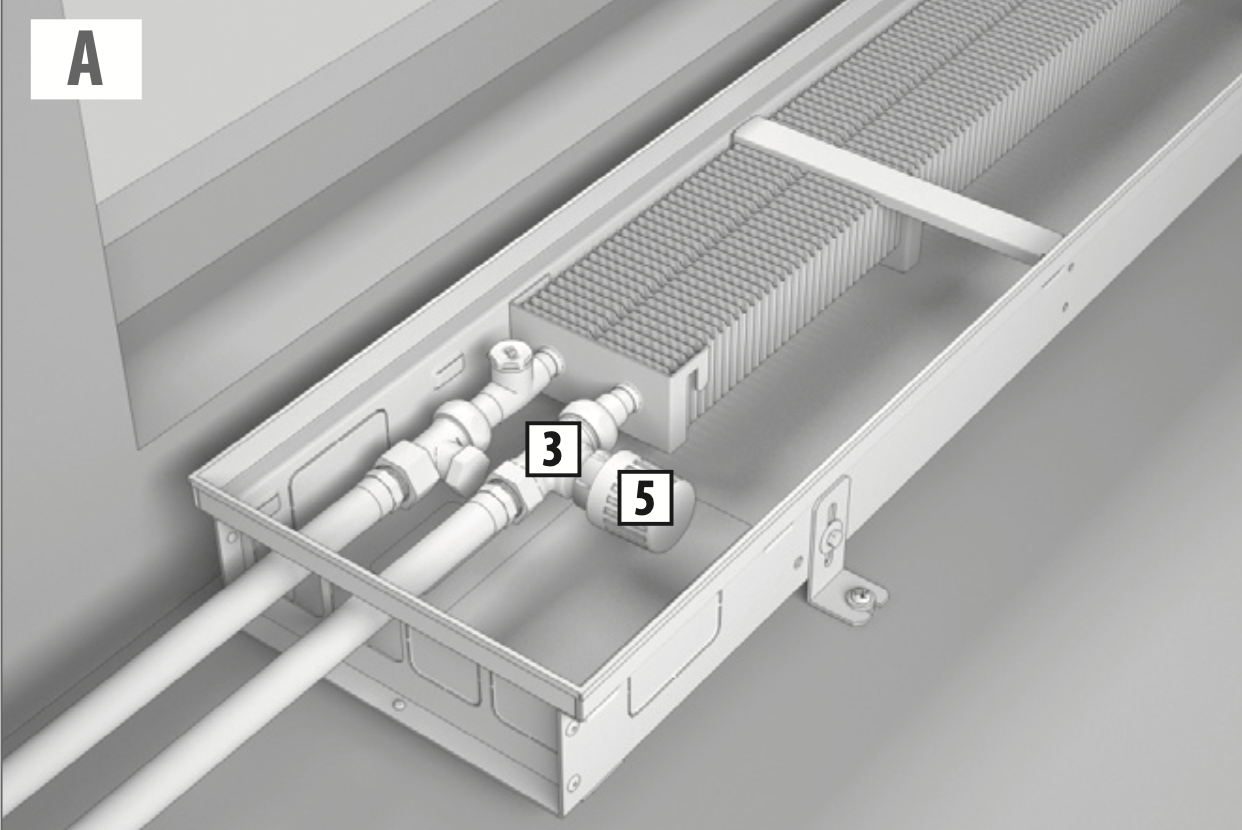

А) Схема с ручным регулированием.
На термостатический вентиль 3 (тип 701301) установите головку ручного привода 5 (тип 702301).

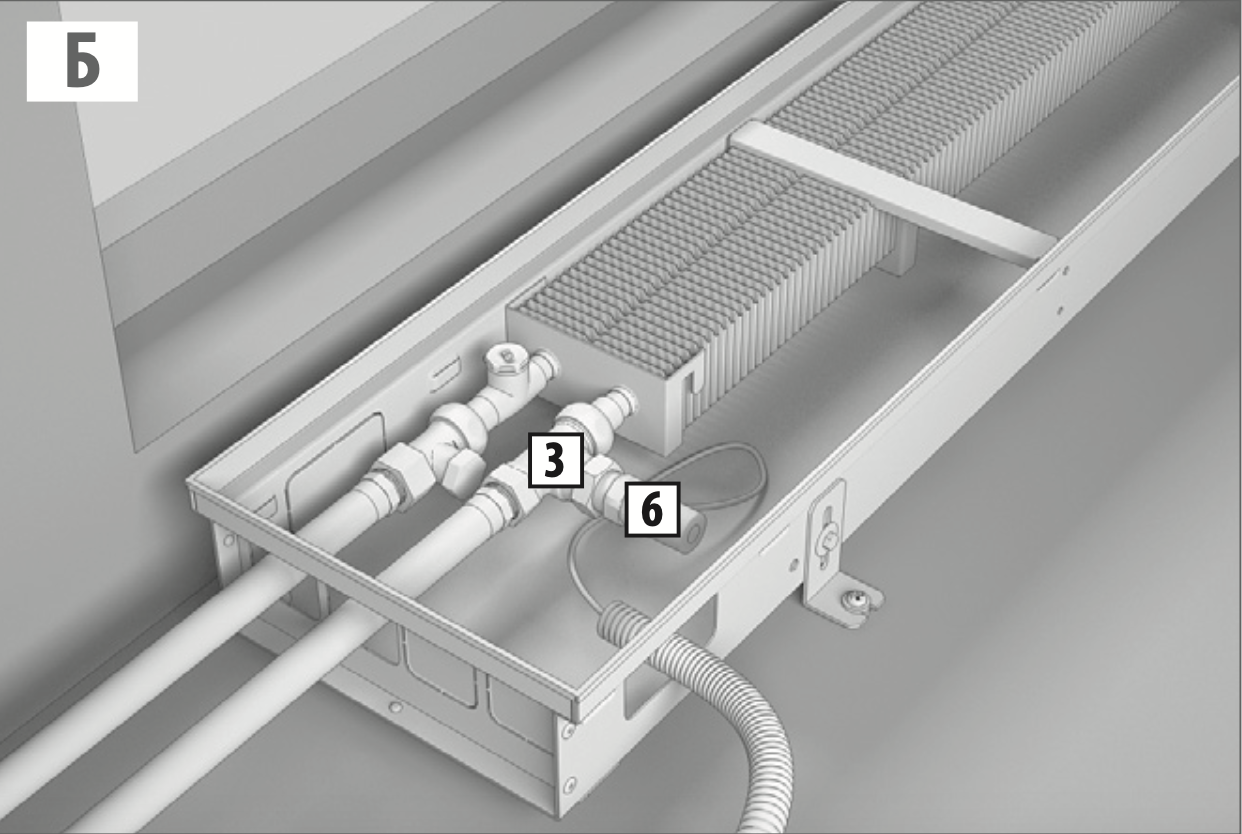

Б) Схема регулирования термостатом с дистанционной настройкой.

На термостатический вентиль 3 (тип 701301) установите термостат с дистанционной настройкой 6 (тип 702311).

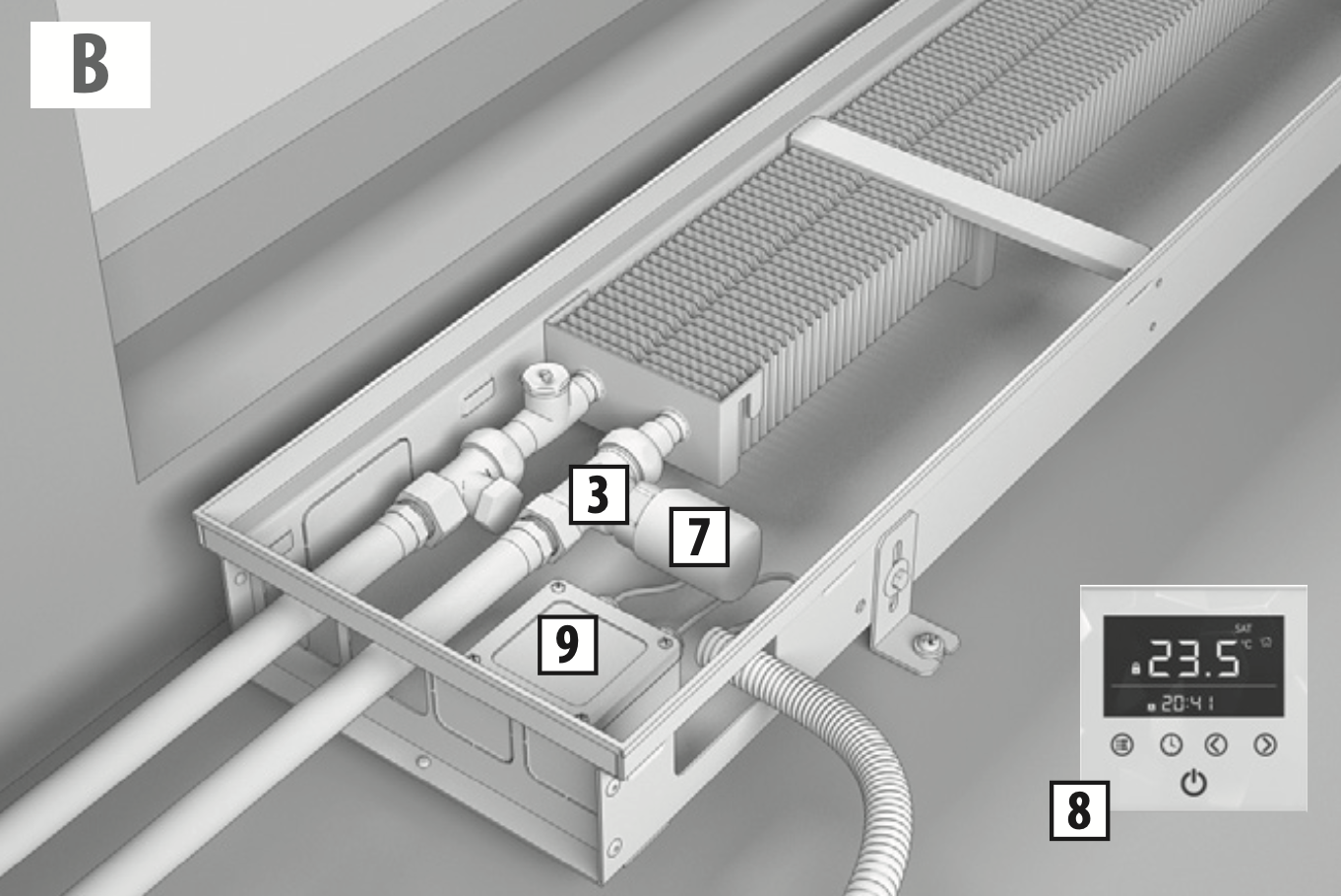

В) Схема регулирования с настенным регулятором.

На термостатический вентиль 3 (тип 701301) установите термоэлектрический сервопривод 7 (тип 702361).
Подключите сервопривод 7 к настенному регулятору 8. Возможно подключение нескольких сервоприводов (не более 10 шт.) к настенному регулятору 8.

Прокладывайте электрические силовые кабели в гофрированной пластиковой трубе.

Для электрических подключений используйте монтажно-распределительную коробку 9 (в комплект поставки не входит).

Во избежание повреждения, капиллярную трубку термостата с дистанционной настройкой прокладывайте в гофрированной пластиковой трубе.
