Руководство по монтажу и эксплуатации конвекторов с естественной конвекцией Ntherm Electro

---

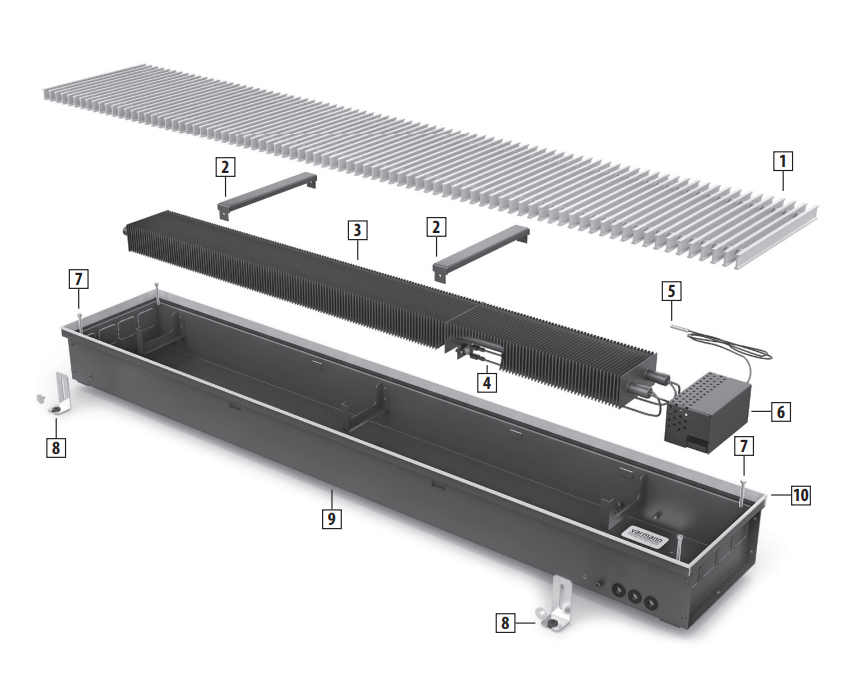

Решетка Ребра жесткости Теплообменник Автоматическая защита Датчик температуры Блок управления ТЭН Регулировочные винты Фиксирующие ножки Корпус конвектора Декоративная рамка

---

Общие рекомендации

---

Электромонтажные работы и работы по техническому обслуживанию конвектора должны производиться при отсутствии напряжения питания с соблюдением всех
необходимых мер безопасности.

Подключение конвектора к электрической сети должно производиться только при наличии контура заземления и выполняться только квалифицированными специалистами в соответствии с действующими правилами ПУЭ и электробезопасности.
Конвектор Ntherm Electro относится к классу I по типу защиты от поражения электрическим током в соответствии с ГОСТ 14254-2015 (IEC 60529:2013) и соответствует всем требованиям, обеспечивающим безопасность потребителя, согласно ГОСТ IEC 60335-2-30-2013, ГОСТ IEC 60335-1-2015, ГОСТ 14254-2015 (IEC 60529:2013), ГОСТ 30805.14.1-2013.

Параметры эксплуатации:
- напряжение питания ~220 B (50 Гц);
- степень электробезопасности IP 20 (пылезащитное исполнение без попадания влаги).
Конвектор может эксплуатироваться в помещениях с температурой воздуха
от -10 до +40 °С при условии исключения попадания на него капель и брызг.
Запрещается эксплуатация конвектора в непосредственной близости от ванной,
душевой или плавательного бассейна.

Запрещается эксплуатация конвектора в помещениях с повышенной запыленностью, взрывоопасной и химически активной средой, разрушающей металлы
и изоляцию.

В целях обеспечения пожарной безопасности запрещается эксплуатация конвектора в непосредственной близости от легковоспламеняющихся предметов.
Запрещается накрывать решетку конвектора и препятствовать движению воздуха.
В процессе эксплуатации необходимо периодически проводить сухую чистку
конвектора. При деформации алюминиевых пластин оребрения теплообменника,
их необходимо выпрямить для предотвращения снижения тепловой мощности.

Для защиты электропроводки от перегрузок и короткого замыкания на электрощите питания необходимо применять автоматические выключатели.

---

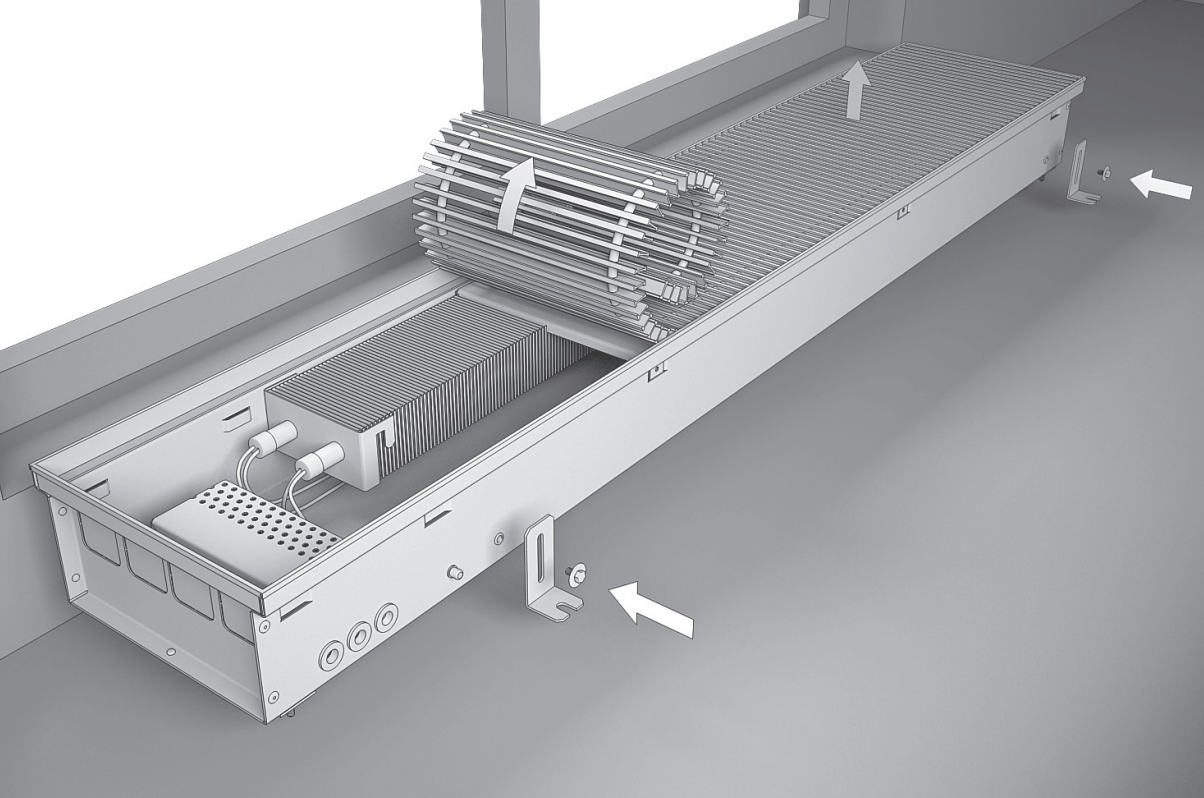

Установка конвектора

---

• Распакуйте конвектор.
• Разместите конвектор в помещении в соответствии с требованиями проекта системы отопления, дизайн-проекта помещения, заказному
  чертежу (рекомендуемое расстояние от окна до края корпуса конвектора должно составлять 50..250 мм).
• Установите ножки для фиксации конвектора.

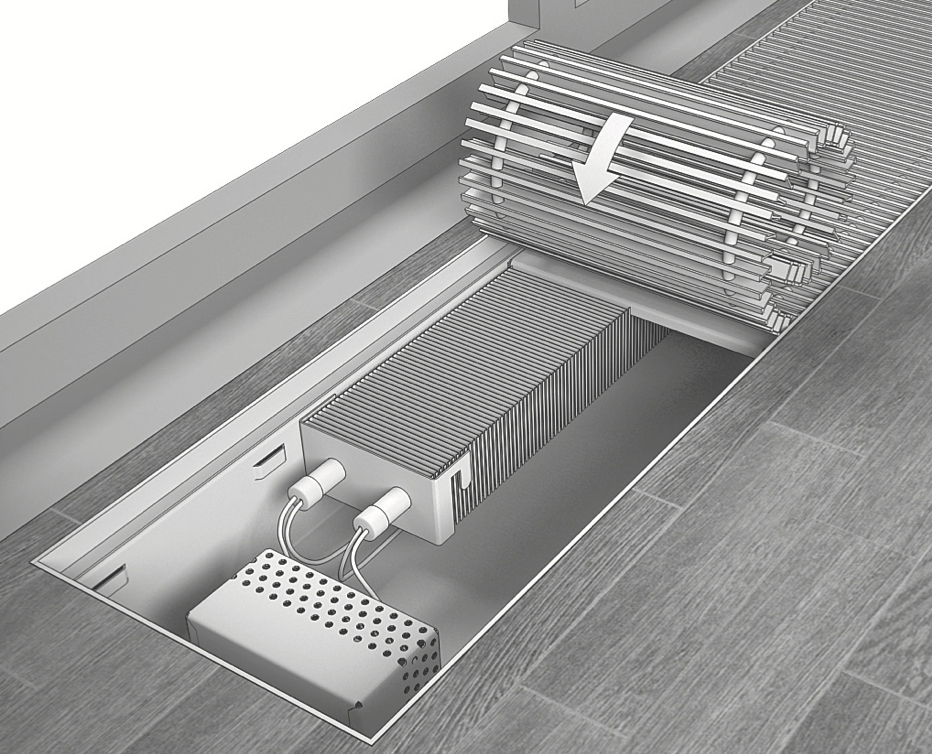

• Снимите декоративную решетку.

---

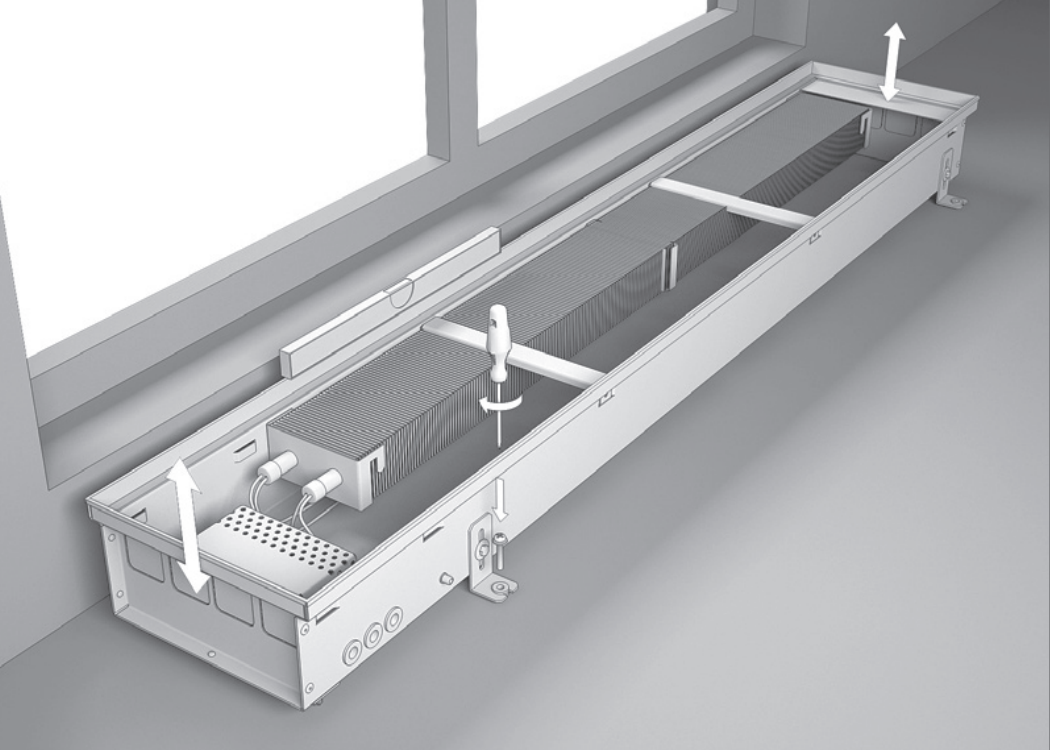

Нивелирование

---

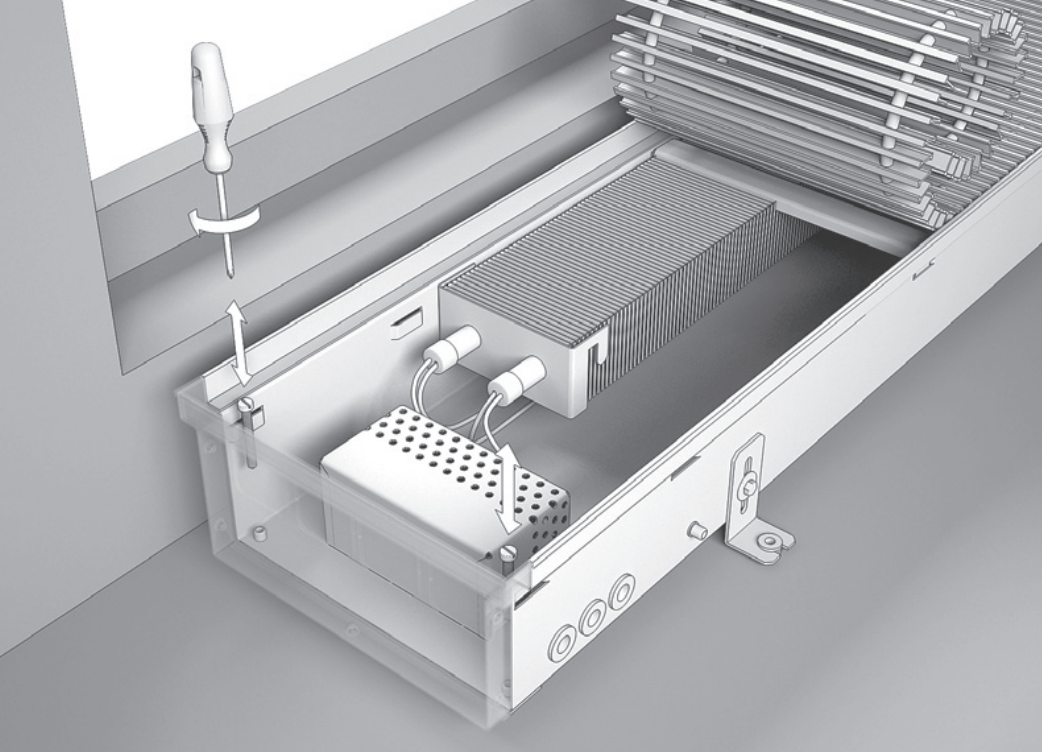

1. Используя регулировочные винты, по уровнемеру установите корпус конвектора в горизонтальной плоскости в уровень нулевой отметки готового пола. 2. Закрепите винтами ножки для фиксации конвектора в полу. 3. Убедитесь, что конвектор жестко закреплен на поверхности пола.

---

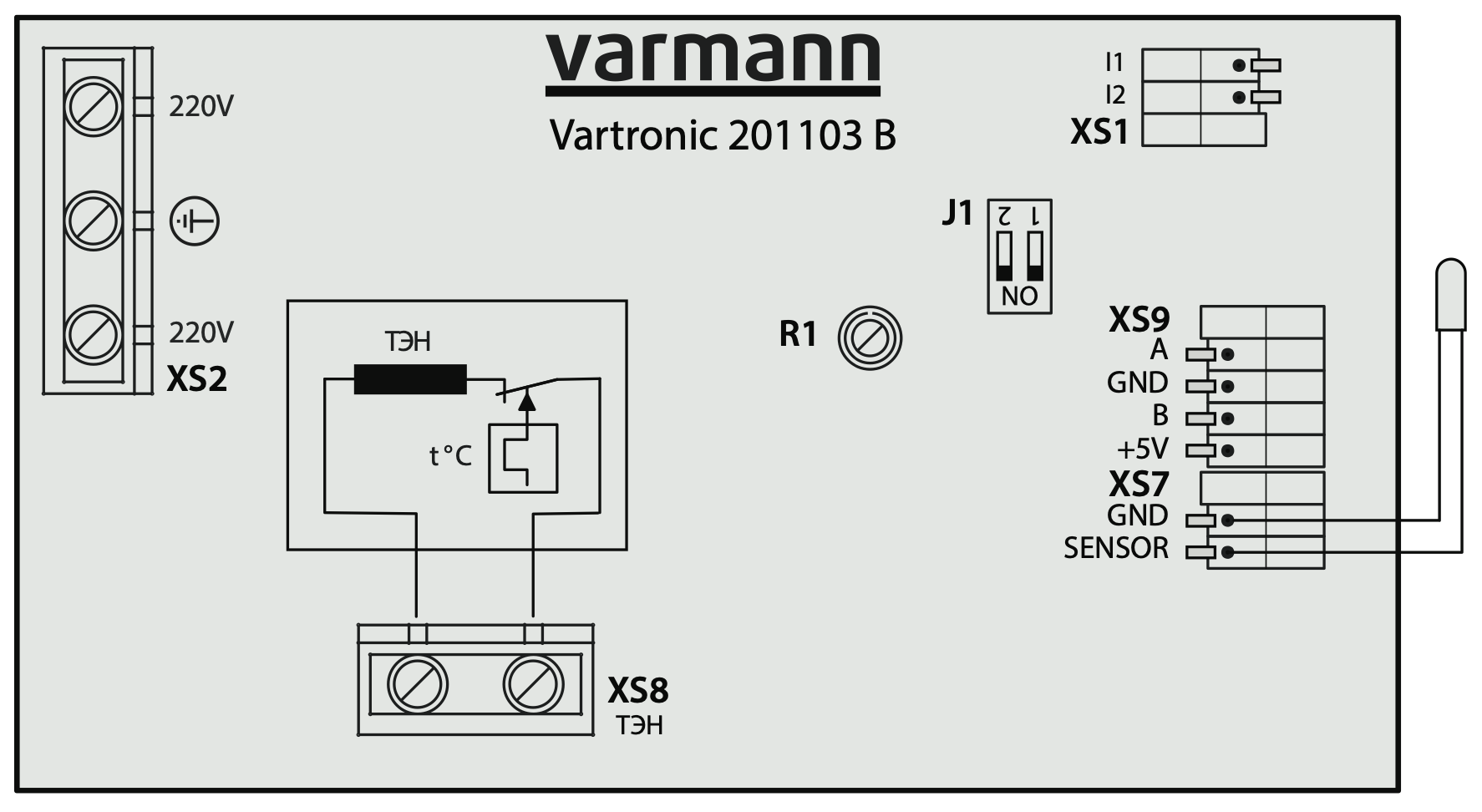

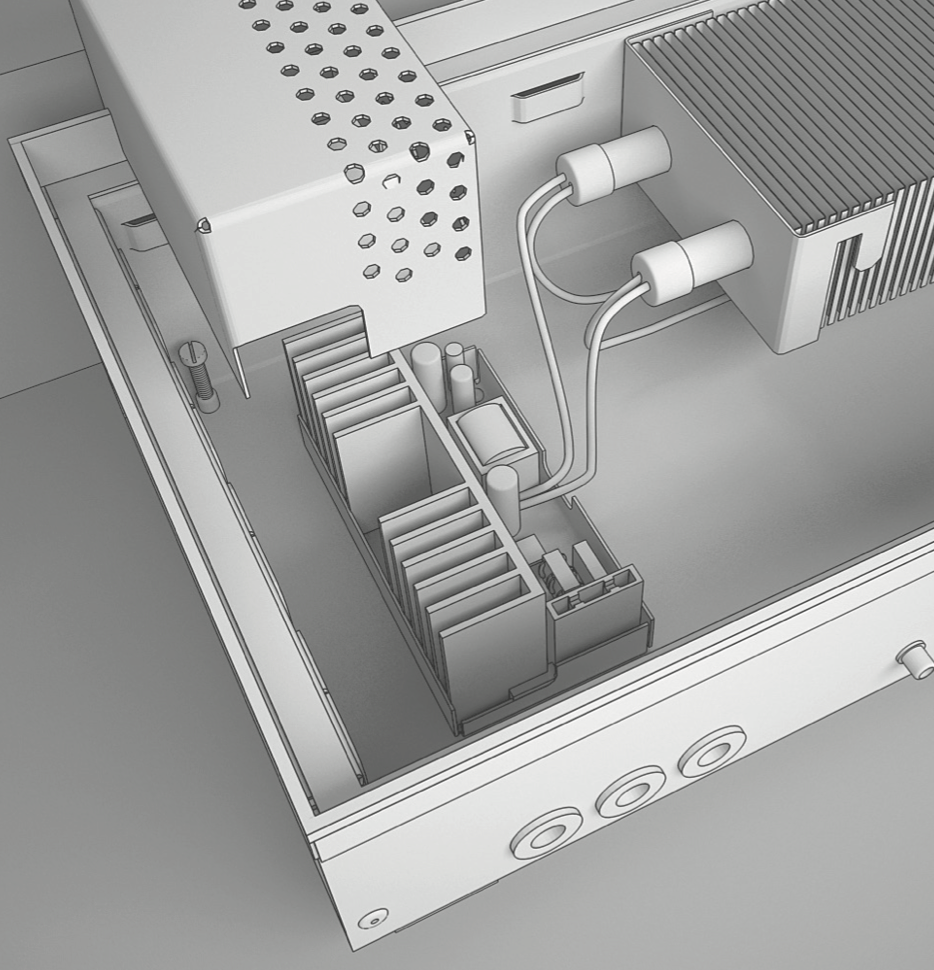

Электрическое подключение

---
